Transistörler - Bipolar (BJT) - Tekil

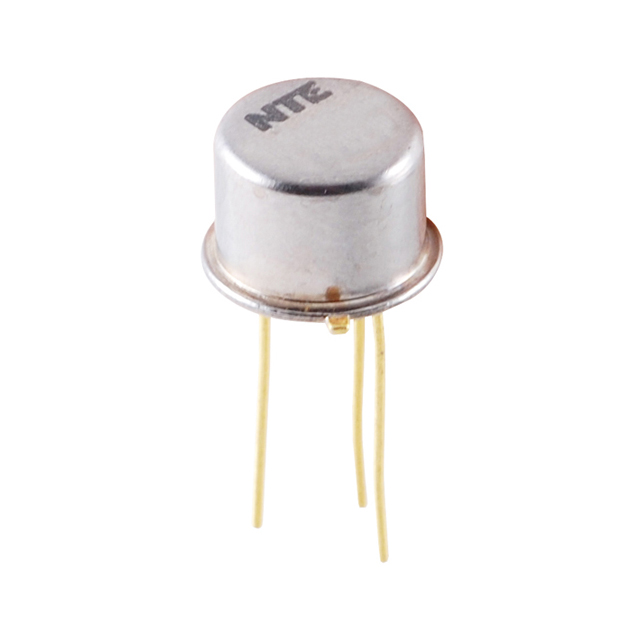

2N5416
TRANS PNP 300V 1A TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N5416
2N5416 Hakkında
2N5416, NTE Electronics tarafından üretilen PNP bipolar junction transistördür (BJT). TO-39 metal kasa paketlemesi ile Through Hole montajına uygun olan bu transistör, 300V collector-emitter breakdown voltajı ve 1A maksimum collector akımı ile çalışır. 1W güç dağıtma kapasitesine sahiptir. 15MHz transition frequency ile orta hızlı anahtarlama uygulamalarında kullanılabilir. DC current gain değeri 50mA collector akımında ve 10V Vce değerinde minimum 30'dur. Ses amplifikatörleri, genel amaçlı anahtarlama devreleri ve orta güçlü amplifikasyon uygulamalarında tercih edilir. Düşük cutoff akımı (50µA max) ile düşük statik güç tüketimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 50mA, 10V |
| Frequency - Transition | 15MHz |
| Mounting Type | Through Hole |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
