Transistörler - Bipolar (BJT) - Tekil

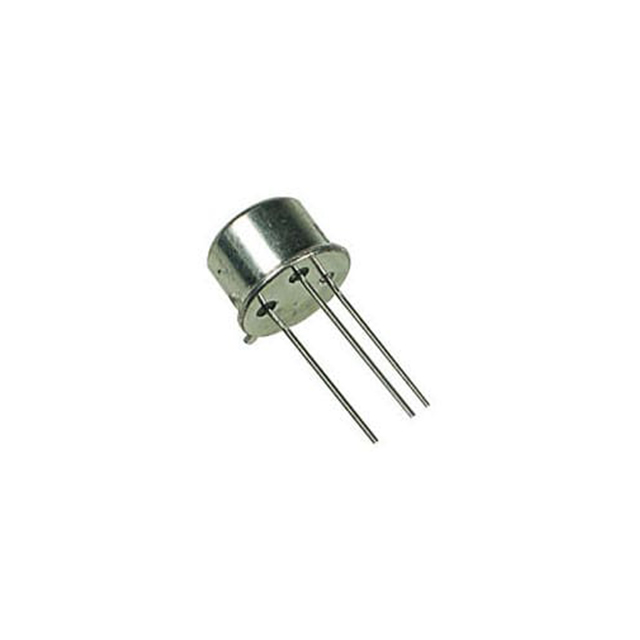

2N5415
TRANS PNP 200V 1A TO39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N5415
2N5415 Hakkında
2N5415, Solid State Inc. tarafından üretilen PNP bipolar junction transistördür (BJT). TO-39 metal kutu paketi ile sunulan bu bileşen, 200V Vce(br) yüksek voltaj uygulamalarında kullanılır. 1A collector akımı kapasitesiyle orta güç seviyesindeki anahtarlama ve amplifikasyon devrelerinde yer alır. 15MHz transition frequency ile sinyali işleme uygulamalarına elverişlidir. 30 minimum DC gain değeriyle amplifier devrelerine, ayrıca aydınlatma kontrol sistemleri, endüstriyel kontrol ve elektrik motor sürücü uygulamalarında tercih edilir. 200°C maksimum junction sıcaklığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 50mA, 10V |
| Frequency - Transition | 15MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
