Transistörler - Bipolar (BJT) - Tekil

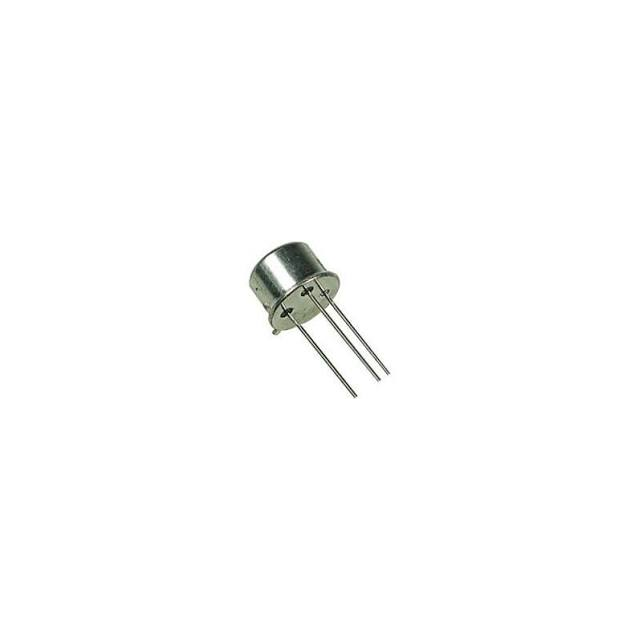

2N5339
NPN SIL TO39 HI IC 5 AMP
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AA
- Seri / Aile Numarası
- 2N5339
2N5339 Hakkında
2N5339, Solid State Inc. tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, yüksek akım kapasitesi ve güç işleme yetenekleriyle tasarlanmıştır. 5A maksimum kolektör akımı ve 6W maksimum güç dağıtımı ile orta güç uygulamalarında kullanılır. TO-205AA (TO-5-3) metal kılıf paketinde sunulan bu transistör, anahtarlama devreleri, güç yönetimi uygulamaları, motor kontrol ve audio amplifikatörlerde yaygın olarak tercih edilir. 100V bozulma gerilimi ve 30MHz geçiş frekansı ile genellikler endüstriyel ve tüketici elektroniklerinde çalışan uygulamalarda yer alır. -65°C ile 200°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 2A, 2V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AA, TO-5-3 Metal Can |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | TO-5 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
