Transistörler - Bipolar (BJT) - Tekil

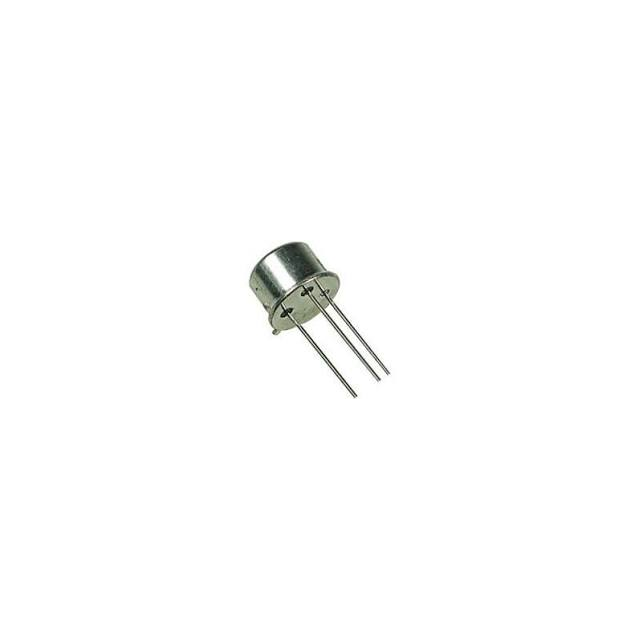

2N5338
NPN SIL TO39 HI IC 5 AMP
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AA
- Seri / Aile Numarası
- 2N5338
2N5338 Hakkında
2N5338, Solid State Inc. tarafından üretilen NPN tipinde bir bipolar junction transistördür (BJT). TO-205AA (TO-5-3) metal can paketi ile sunulan bu transistör, 5A'e kadar collector akımı kapasitesine sahiptir. 30MHz geçiş frekansı ve 6W maksimum güç derecelendirmesi ile orta güçlü uygulamalarda kullanılmak üzere tasarlanmıştır. 100V collector-emitter breakdown voltajı ve geniş çalışma sıcaklık aralığı (-65°C ile 200°C arası) sayesinde endüstriyel ve yüksek sıcaklık ortamlarında uygulanabilir. Güç amplifikatörleri, motor kontrolü ve anahtarlama devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 2A, 2V |
| Frequency - Transition | 30MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AA, TO-5-3 Metal Can |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | TO-5 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.2V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
