2N5307

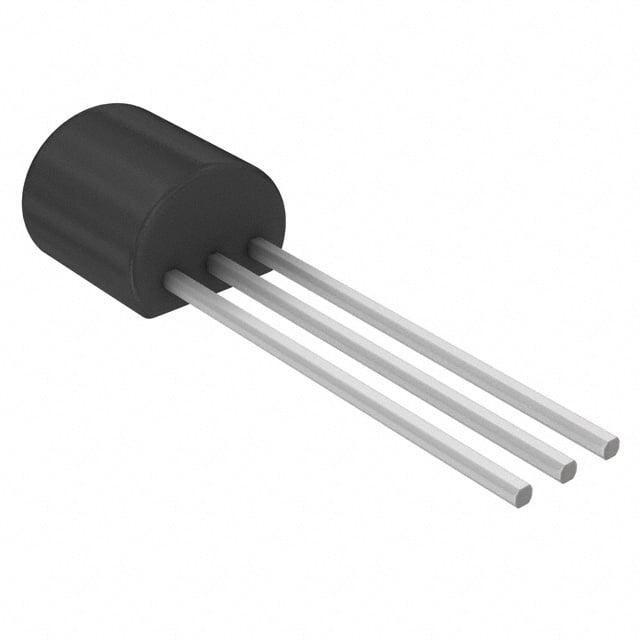

TRANS NPN DARL 40V 1.2A TO-92
2N5307 Hakkında
2N5307, onsemi tarafından üretilen NPN Darlington transistördür. TO-92-3 paketinde sunulan bu komponent, maksimum 1.2A kolektör akımı ve 40V gerilim dayanımı ile orta güçlü uygulamalarda kullanılır. 2000 minimum DC akım kazancı (hFE) sayesinde düşük baz akımında yüksek kolektör akımı sağlar. Maksimum 625mW güç tüketimi ile sınıflandırılan transistör, -55°C ile 150°C arasında çalışabilir. Darlington yapısı nedeniyle anahtarlama devrelerinde, motor kontrol uygulamalarında ve güç amplifikasyon devrelerinde yaygın olarak kullanılmıştır. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uygundur. Parça artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 2000 @ 2mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 200µA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
