2N5306

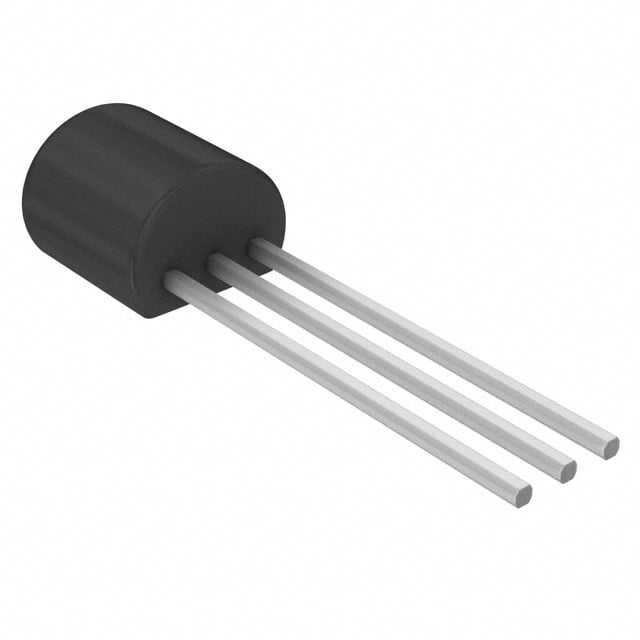

TRANS NPN DARL 25V 1.2A TO-92
2N5306 Hakkında
2N5306, onsemi tarafından üretilen NPN Darlington transistördür. TO-92 paketinde sunulan bu bileşen, 25V kollektör-emitter gerilimi ve 1.2A maksimum kollektör akımı ile çalışır. Yüksek DC akım kazancı (hFE: 7000 @ 2mA, 5V) sayesinde güçlü akım yükseltme özelliği sunar. 625mW maksimum güç dağılımı kapasitesine sahiptir. -55°C ile 150°C arasında güvenli çalışır. Darlington yapısı nedeni ile düşük taban akımında yüksek kollektör akımı sağlayabilir. Elektrik kontrol devreleri, röle sürücüleri, DC motor kontrolü ve genel anahtarlama uygulamalarında kullanılır. Through-hole montaj tipiyle PCB'ye doğrudan lehimlenebilir. Ürün obsolete statüsüne girmiş olup, yerine modern alternatifler önerilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.2 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 7000 @ 2mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 200µA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 25 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
