Transistörler - Bipolar (BJT) - Tekil

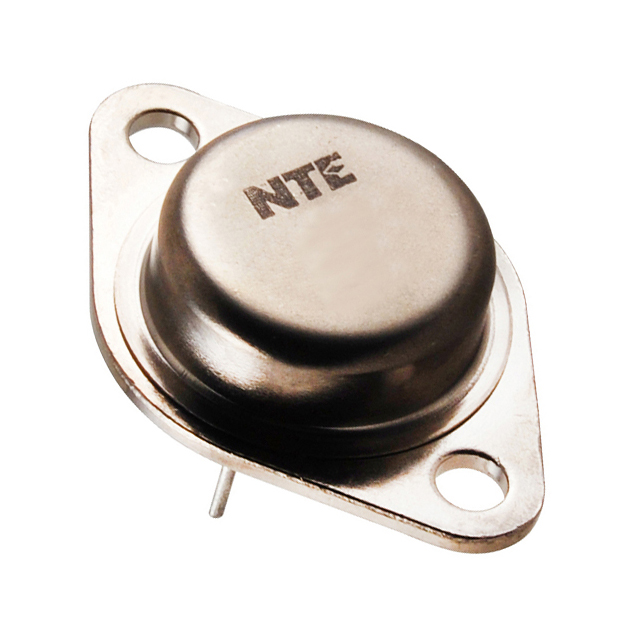

2N5303
TRANS NPN 80V 20A TO3
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5303
2N5303 Hakkında
2N5303, NTE Electronics tarafından üretilen yüksek akım kapasiteli NPN bipolar transistördür. TO-3 paketinde sunulan bu komponent, 20A kolektör akımı ve 80V maksimum Vce dökülme gerilimi ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 200W maksimum güç yayılımı kapasitesi ile endüstriyel kontrol devreleri, anahtarlama uygulamaları ve güç amplifikatörlerde tercih edilir. DC akım kazancı (hFE) 15A'de minimum 15 değerinde, 2MHz geçiş frekansı ile orta hızlı anahtarlama işlemleri için uygun özelliklere sahiptir. Geniş çalışma sıcaklığı aralığı (-65°C ~ 200°C) sayesinde zorlu ortamda kullanıma elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 15A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 4A, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
