Transistörler - Bipolar (BJT) - Tekil

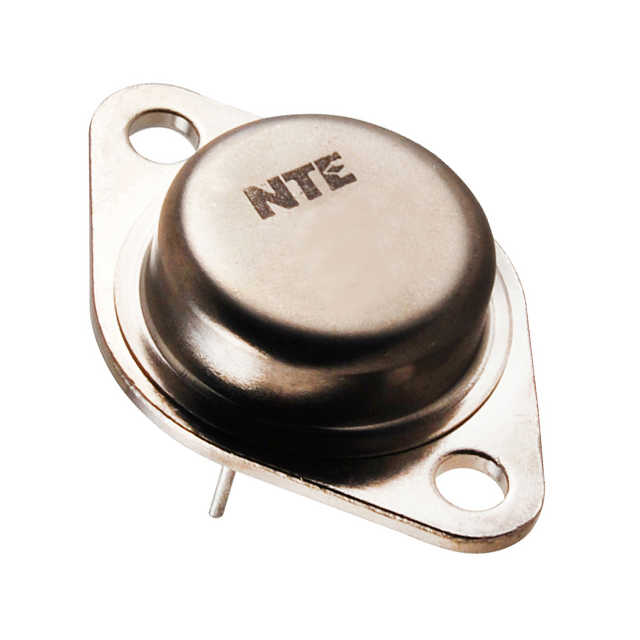

2N5301
TRANS NPN 40V 30A TO3
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5301
2N5301 Hakkında
2N5301, NTE Electronics tarafından üretilen TO-3 paketli NPN bipolar junction transistördür. 40V maksimum Vce ve 30A maksimum collector akımı ile yüksek akım uygulamaları için tasarlanmıştır. 200W güç yayma kapasitesi ile güç amplifikasyon, anahtarlama ve motor sürücü uygulamalarında kullanılır. 2MHz transition frequency ile orta hızlı anahtarlama işlemlerine uygundur. -65°C ile +200°C arasında geniş çalışma sıcaklığı aralığına sahiptir. DC current gain (hFE) 15 minimum değer ile stabil çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 10A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 6A, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
