Transistörler - Bipolar (BJT) - Tekil
2N5240

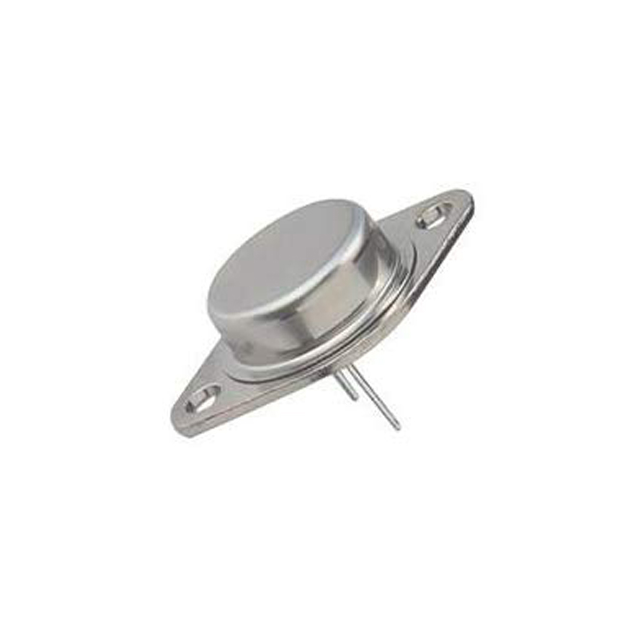

SILICON TRANSISTOR NPN TO-3 HI
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5240
2N5240 Hakkında
2N5240, Solid State Inc. tarafından üretilen silikon NPN bipolar transistördür. TO-3 paketinde sunulan bu transistör, yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. Maximum 5A kolektör akımı ve 100W güç dağıtım kapasitesi ile güç amplifikasyonu, anahtarlama ve doğrultma devrelerinde uygulanır. 300V kolektör-emitter breakdown voltajı sayesinde yüksek voltaj ortamlarında çalışabilir. -65°C ile 200°C arasında geniş çalışma sıcaklık aralığına sahiptir. 2MHz geçiş frekansı orta hızlı uygulamalara uygundur. Endüstriyel, elektriksel ve telekomunikasyon sistemlerinde yaygın olarak kullanılan bir transistördür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 2mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 2A, 10V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 100 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 1.125A, 4.5A |
| Voltage - Collector Emitter Breakdown (Max) | 300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
