Transistörler - Bipolar (BJT) - Tekil

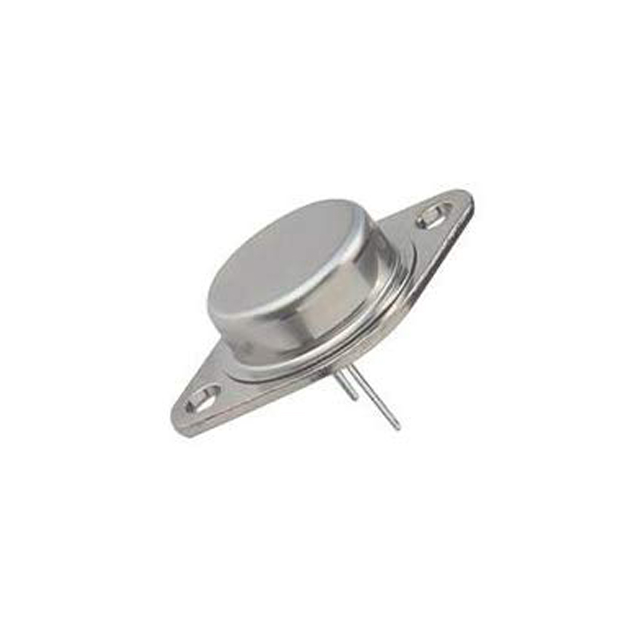

2N5239
SILICON TRANSISTOR NPN TO-3 HI
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5239
2N5239 Hakkında
2N5239, Solid State Inc. tarafından üretilen silikon NPN bipolar junction transistördür. TO-3 paketinde sunulan bu transistör, yüksek voltaj ve güç uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 225V collector-emitter breakdown voltajı ve 100W güç dissipation kapasitesi ile güç amplifikasyonu, anahtarlama ve düşük frekans uygulamalarına uygundur. 5A maksimum collector akımı, 20 minimum DC current gain (2A, 10V'da) ve 2MHz transition frekansı ile audio frekans uygulamalarında ve endüstriyel kontrol devrelerinde tercih edilir. Through-hole montaj tipi ve 200°C maksimum junction sıcaklığı ile sağlam bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 2A, 10V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 100 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 1.125A, 4.5A |
| Voltage - Collector Emitter Breakdown (Max) | 225 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
