Transistörler - Bipolar (BJT) - Tekil

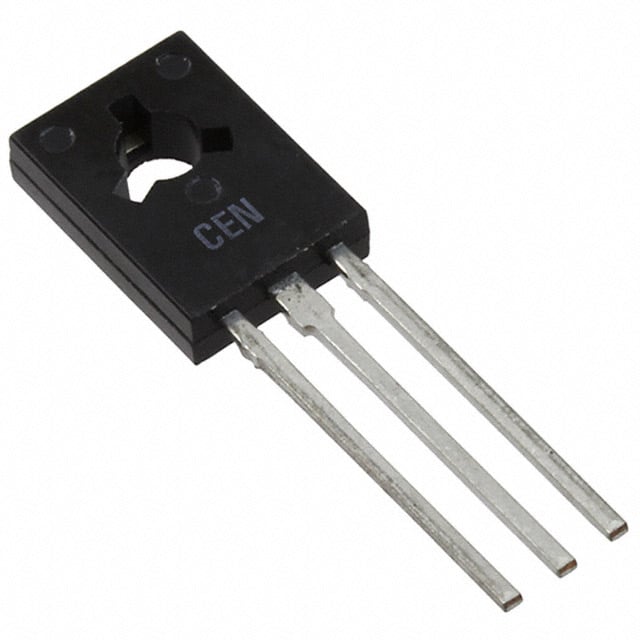

2N5195 SL H
TRANS PNP 80V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5195
2N5195 SL H Hakkında
2N5195, Central Semiconductor tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-126 paketinde sunulan bu transistör, maksimum 80V Collector-Emitter geriliminde ve 4A Collector akımında çalışabilir. 40W güç yeteneğine sahip olan bileşen, açık güç amplifikasyon, anahtarlama ve darbe uygulamalarında kullanılır. -65°C ile +150°C arasında işletim sıcaklığını tolere eder. 2MHz geçiş frekansı ile orta hızlı uygulamalara uygundur. Audio amplifikatörleri, güç sürücü devreleri, motorlar ve solenoidlerin kontrolü için tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
