Transistörler - Bipolar (BJT) - Tekil

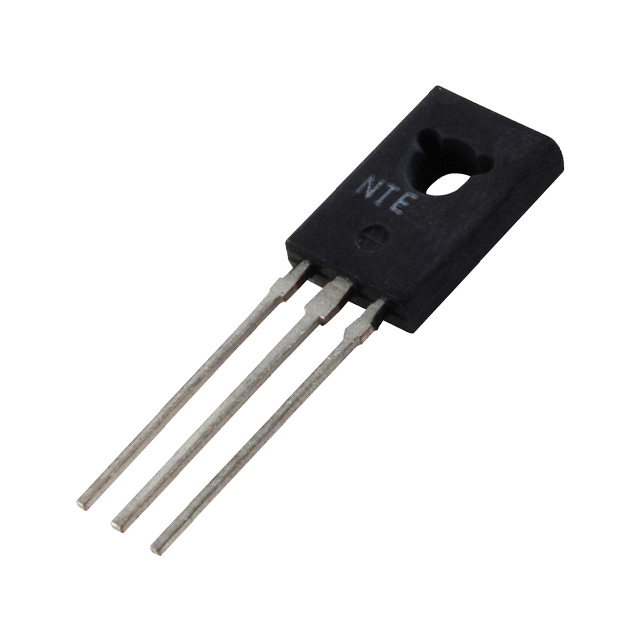

2N5195
T-PNP SI- AF PO
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5195
2N5195 Hakkında
2N5195, NTE Electronics tarafından üretilen PNP silikon bipolar junction transistöridir (BJT). TO-126-3 ve TO-225AA paketlerinde sunulan bu transistör, 4A maksimum collector akımı ve 40W maksimum güç dağıtımı kapasitesine sahiptir. 80V collector-emitter breakdown voltajı ile orta güçlü uygulamalara uygun tasarlanmıştır. 2MHz transition frequency karakteristiği ile audio frekans aralığındaki anahtarlama ve amplifikasyon devrelerinde kullanılabilir. 150°C maksimum çalışma sıcaklığında stabil performans gösterir. Ses sistemleri, power amplifikasyon, motor kontrol ve switching uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | SOT-32-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.2V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
