Transistörler - Bipolar (BJT) - Tekil

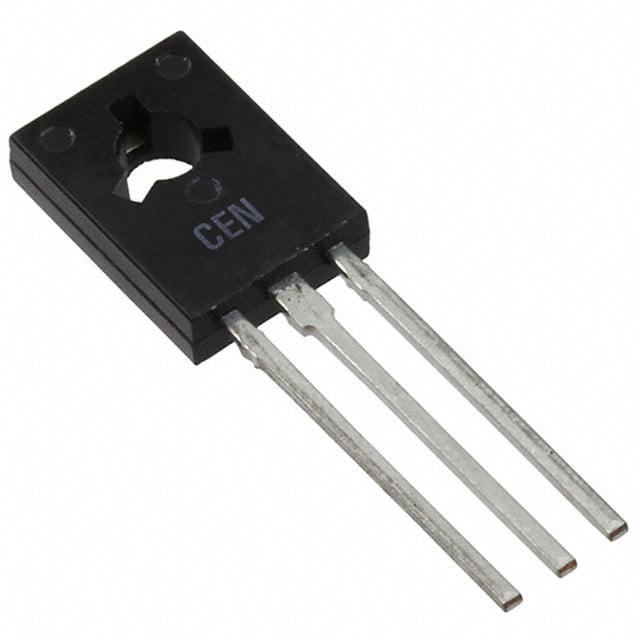

2N5193
TRANS PNP 40V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5193
2N5193 Hakkında
2N5193, Central Semiconductor tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup, TO-126 paketinde sunulmaktadır. Maksimum 4A kolektör akımı ve 40V kolektör-emitter gerilimi ile orta güç uygulamalarında kullanılmaya uygun bir komponenttir. 40W maksimum güç dağıtım kapasitesine sahiptir. 2MHz geçiş frekansı ile RF ve anahtarlama devrelerinde tercih edilebilir. -65°C ile +150°C arasında çalışma sıcaklığı aralığında stabildir. Elektrik motorları, güç kaynakları, ses amplifikatörleri ve genel amaçlı anahtarlama uygulamalarında kullanılan bu transistör, kalıcı olarak üretim dışı (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
