Transistörler - Bipolar (BJT) - Tekil

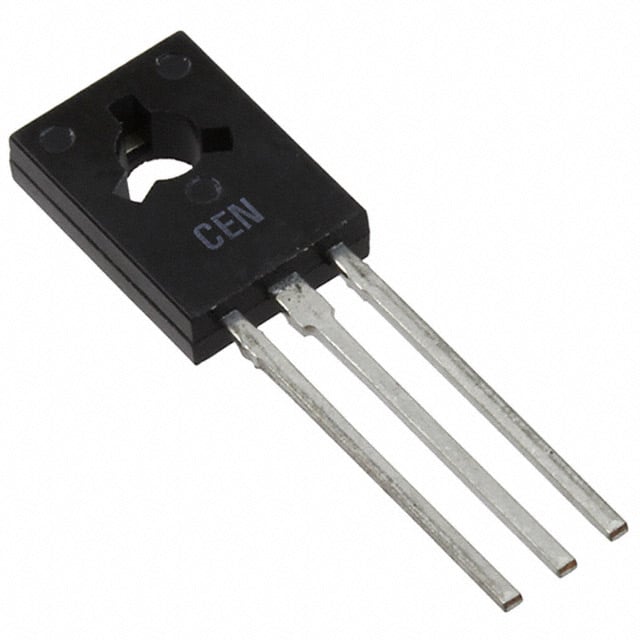

2N5192R
TRANS NPN 80V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5192
2N5192R Hakkında
2N5192R, Central Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-126 paket tipinde sunulan bu transistör, maksimum 4A kollektör akımı ve 80V kırılma voltajı ile orta güç uygulamalarında kullanılmaktadır. 40W maksimum güç dağıtım kapasitesi ile endüstriyel kontrol devreleri, motor sürücüleri ve anahtar uygulamalarında yer almaktadır. 2MHz transition frequency ve minimum 20 hFE akım kazancı ile genel amaçlı anahtarlama işlemlerine uygundur. -65°C ile 150°C arasında çalışma sıcaklığı aralığında, güvenilir performans sunar. Ürün obsolete (üretim durdurulmuş) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
