Transistörler - Bipolar (BJT) - Tekil

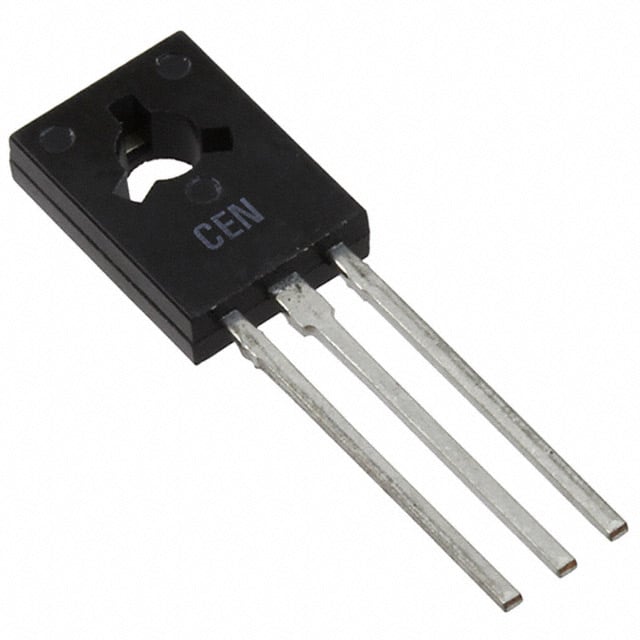

2N5192 SL H
TRANS NPN 80V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5192
2N5192 SL H Hakkında
2N5192, Central Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür. TO-126 paketinde sunulan bu transistör, 80V collector-emitter gerilimi ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılmaya uygundur. 40W maksimum güç yayımı kapasitesine sahip olan komponent, 2MHz transition frequency ile anahtarlama ve amplifikasyon işlemlerinde yer alabilir. -65°C ile 150°C arasında çalışabilen bu transistör, endüstriyel kontrol devrelerinde, motor sürücülerinde, güç amplifikatörlerinde ve DC anahtarlama uygulamalarında yaygın olarak tercih edilir. Vce doyum gerilimi 1.4V ve minimum DC current gain değerleri ile güvenilir komutasyon sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
