Transistörler - Bipolar (BJT) - Tekil

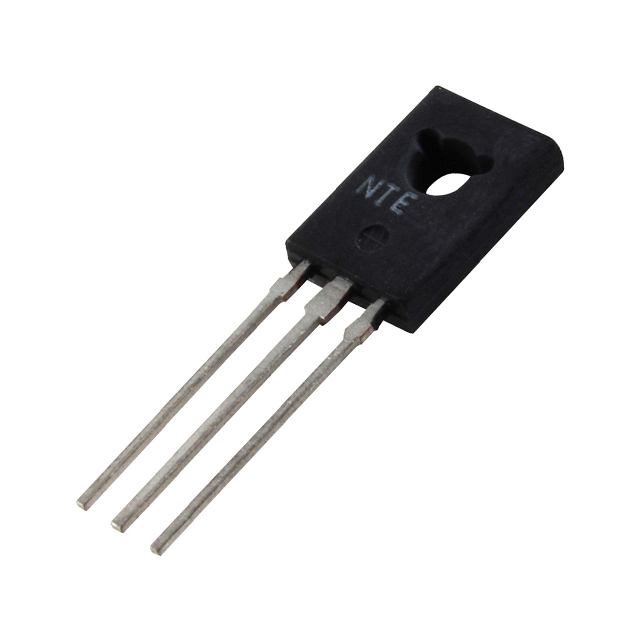

2N5192
TRANS NPN 80V 4A TO225AA
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5192
2N5192 Hakkında
2N5192, NTE Electronics tarafından üretilen silikon NPN bipolar junction transistördür. TO-225AA (TO-126) paketinde sunulan bu transistör, 80V maksimum Vce darbelenme voltajı ve 4A maksimum kolektör akımı kapasitesine sahiptir. 40W güç dağıtabilme yeteneği ile orta güç uygulamalarında kullanılan bir komponenttir. Kolektör-emiter doyma voltajı 600mV'dir ve DC akım kazancı (hFE) 1.5A'de 20'dir. 2MHz transition frekansı ile hızlı anahtarlama uygulamalarında tercih edilir. -65°C ile 150°C arasındaki geniş işletme sıcaklık aralığında stabil çalışır. Güç kaynakları, motor sürücüleri, RF amplifikatörleri ve endüstriyel kontrol devreleri gibi uygulamalarda yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 20 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 150mA, 1.5A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
