Transistörler - Bipolar (BJT) - Tekil

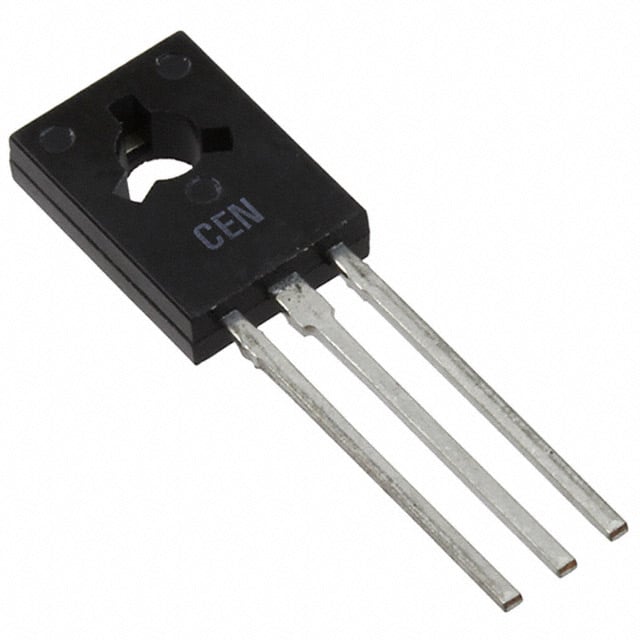

2N5191
TRANS NPN 60V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5191
2N5191 Hakkında
2N5191, Central Semiconductor tarafından üretilen NPN bipolar junction transistör (BJT) olup, orta güç anahtarlama ve amplifikasyon uygulamalarında kullanılmaktadır. 60V maksimum collector-emitter gerilimi ve 4A maksimum collector akımı ile tasarlanmıştır. TO-126 (TO-225AA) paketinde sunulan bu transistör, 40W maksimum güç dağılımı kapasitesiyle çeşitli endüstriyel kontrol, motor sürücü ve güç yönetimi devrelerinde uygulanır. 2MHz transition frequency özelliği ile orta hız anahtarlama işlemlerine uygundur. -65°C ile 150°C arasında geniş çalışma sıcaklık aralığında kullanılabilir. Bileşen obsolete statüsünde olup, yedeği veya alternatif çözümler dikkate alınmalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
