Transistörler - Bipolar (BJT) - Tekil

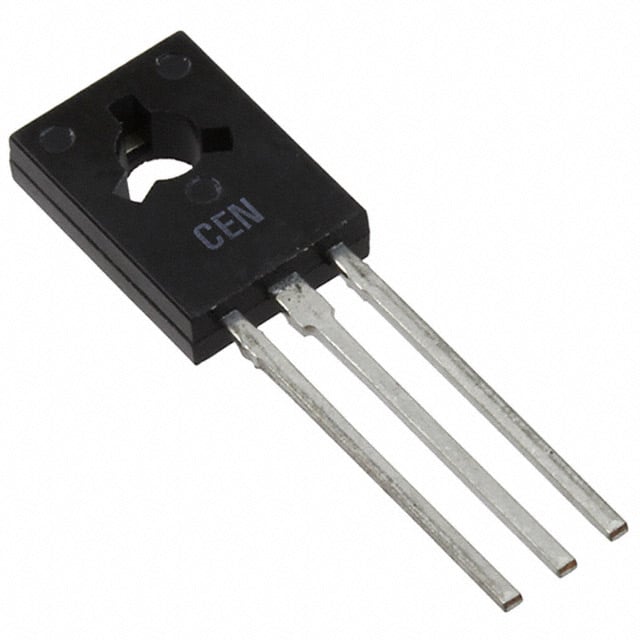

2N5190
TRANS NPN 40V 4A TO126
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N5190
2N5190 Hakkında
2N5190, Central Semiconductor tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-126 (TO-225AA) kılıfında sunulan bu bileşen, orta güç uygulamalarında anahtarlama ve amplifikasyon işlevleri için tasarlanmıştır. Maksimum 4A kollektor akımı, 40V kolektor-emitter breakdown voltajı ve 40W güç disipasyonu kapasitesiyle, endüstriyel kontrol devreleri, motor kontrol, güç kaynakları ve genel amaçlı anahtarlama uygulamalarında kullanılır. 2MHz geçiş frekansı ve 25 minimum DC akım kazancı (hFE) ile medium hızlı anahtarlama operasyonlarına uygundur. -65°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Through Hole montajı standart PCB işleme uyumluluğu sunar. Not: Bileşen Obsolete (üretimi sonlandırılmış) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 1.5A, 2V |
| Frequency - Transition | 2MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 40 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.4V @ 1A, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
