Transistörler - JFET

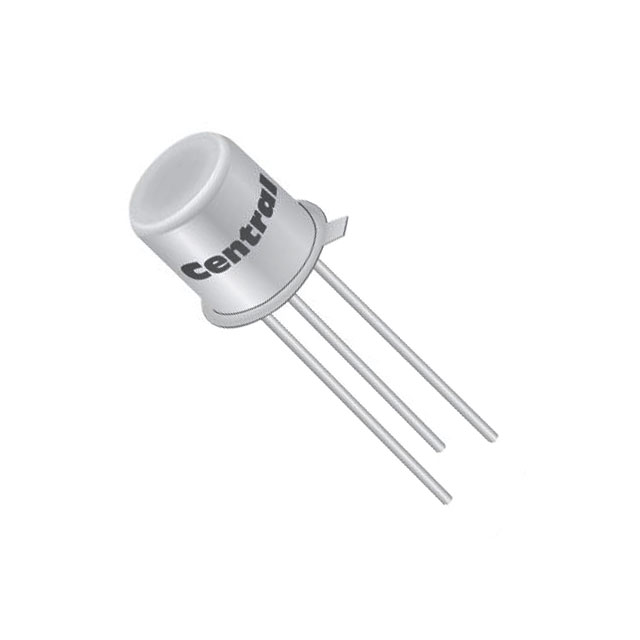

2N5116
JFET P-CH 30V 0.5W TO18
- Üretici
- Central Semiconductor
- Paket/Kılıf
- TO-18-2
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N5116
2N5116 Hakkında
2N5116, Central Semiconductor tarafından üretilen bir P-Channel JFET transistördür. TO-18 metal kutu paketi ile sunulan bu komponent, 30V maksimum gerilim ve 500mW güç derecelendirmesine sahiptir. 5mA Idss değeri ile karakterize edilen bu transistör, -65°C ile 200°C arasında çalışabilir. 150 Ohm RDS(On) direnci ile düşük sinyal anahtarlaması, amplifikasyon ve frekans uygulamalarında kullanılır. Düşük input kapasitanslı (25pF) yapısı ile VHF/UHF uygulamalarında tercih edilir. Analog anahtar devreler, darbe genişliği modülasyon (PWM) kontrol uygulamaları ve sürekli akım kaynakları gibi alanlarda uygulanabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 15 V |
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 25pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 500 mW |
| Resistance - RDS(On) | 150 Ohms |
| Supplier Device Package | TO-18 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 1 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
