Transistörler - JFET

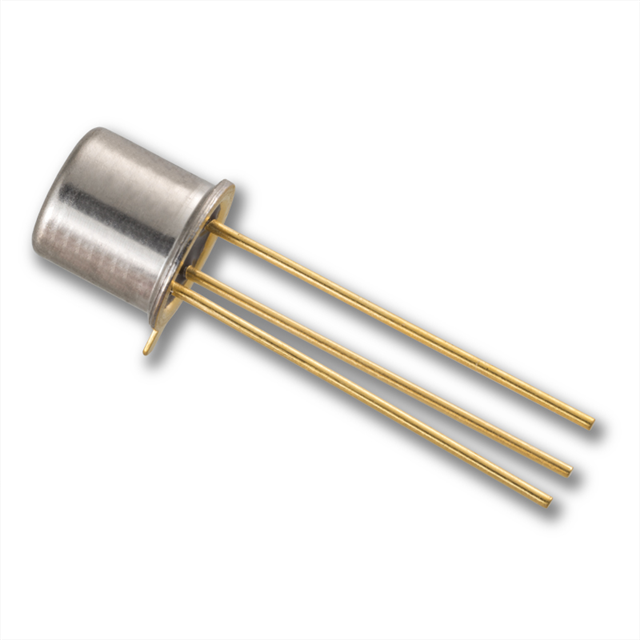

2N5115 TO-18 3L
P-CHANNEL, SINGLE, JFET SWITCH
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-18-2
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N5115
2N5115 TO-18 3L Hakkında
2N5115, Linear Integrated Systems tarafından üretilen P-Channel JFET (Junction Field-Effect Transistor) transistördür. TO-18 metal kasa ile sunulan bu bileşen, 500 mW maksimum güç yeteneğine ve 100 Ohm RDS(On) direncine sahiptir. -55°C ile 150°C arasında çalışabilen bu transistör, anahtarlama uygulamalarında ve düşük sinyal amplifikasyonunda kullanılır. 30V gate-source breakdown voltajı ve 25pF input kapasitansı (15V'de) ile hassas elektronik devrelerinde görev yapar. Through-hole montaj tipi ile PCB'lere doğrudan lehimlenebilir. Analog switch, multiplexer ve impedans eşleştirme devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Type | P-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 25pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 500 mW |
| Resistance - RDS(On) | 100 Ohms |
| Supplier Device Package | TO-18-3 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
