Transistörler - Bipolar (BJT) - Tekil

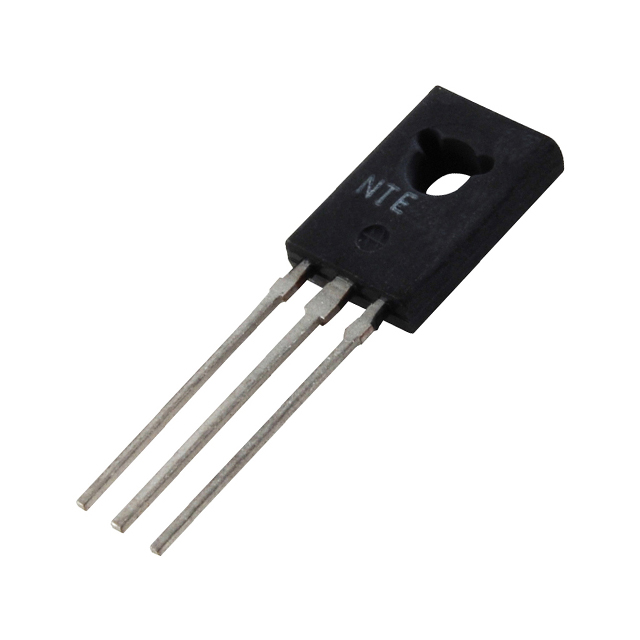

2N4923
TRANS NPN 80V 1A TO225AA
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- 2N4923
2N4923 Hakkında
2N4923, NTE Electronics tarafından üretilen NPN bipolar junction transistördür. TO-225AA (TO-126) paketinde sunulan bu transistör, maksimum 80V collector-emitter gerilimi ve 1A collector akımı ile çalışabilir. 30W maksimum güç dağıtım kapasitesine sahiptir. Transition frequency 3MHz olup, geniş çalışma sıcaklık aralığında (-65°C ~ 150°C) kullanılabilir. DC current gain minimum 30 (@500mA, 1V) değerine ulaşır. Through-hole montajı ile PCB tasarımlarında kolay entegrasyon sağlar. Düşük seviye sinyal amplifikasyonu, anahtarlama uygulamaları ve genel amaçlı transistör kullanım alanlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 500mA, 1V |
| Frequency - Transition | 3MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Active |
| Power - Max | 30 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
