Transistörler - JFET

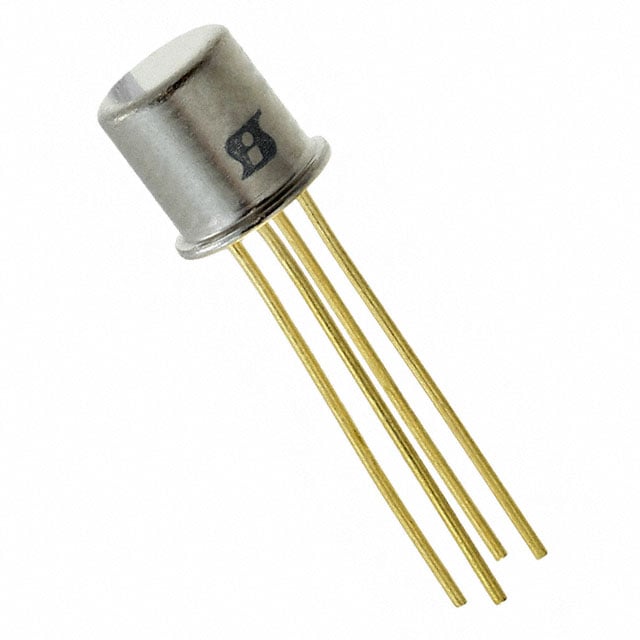

2N4416A-2
MOSFET N-CH 35V 5MA TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4416A
2N4416A-2 Hakkında
2N4416A-2, Vishay tarafından üretilen N-Channel JFET transistördür. 35V breakdown voltajı ve 5mA drain akımı özellikleriyle tasarlanmıştır. TO-206AF metal can paketinde sunulan bu bileşen, -50°C ile 150°C arasında çalışma sıcaklığına sahiptir. 300mW güç kapasitesi ile anahtarlama ve düşük seviye sinyal amplifikasyonu uygulamalarında kullanılabilir. Dönem teknolojisine göre tasarlanmış olup, güncel tasarımlarda yerine geçecek modern bileşenlerin kullanılması önerilir. 4pF input kapasitans değeri ile yüksek frekans uygulamalarında sınırlı performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 35 V |
| Voltage - Cutoff (VGS off) @ Id | 2.5 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
