Transistörler - JFET

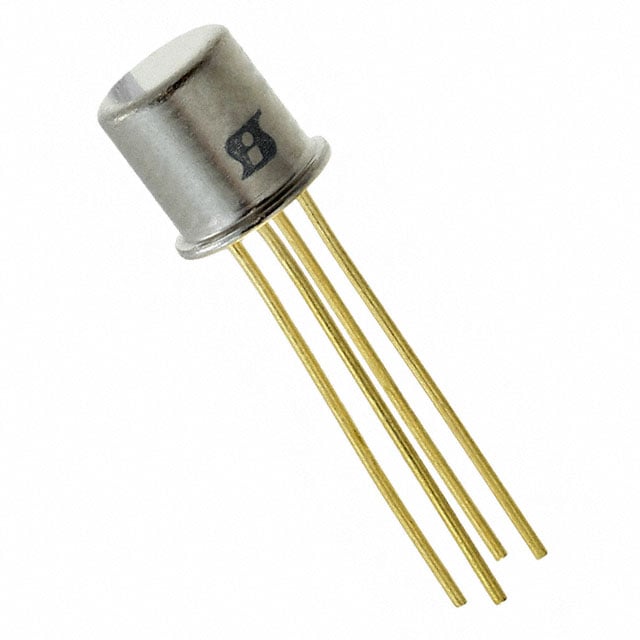

2N4416-E3
JFET N-CH 30V 0.3W TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4416
2N4416-E3 Hakkında
2N4416-E3, Vishay tarafından üretilen N-channel JFET transistördür. 30V kırılma gerilimi ve 300 mW maksimum güç dağılımı ile düşük sinyalli anahtarlama ve amplifikasyon uygulamalarında kullanılır. 5 mA Idss değeri ve 4 pF giriş kapasitansı ile radiofrequency ve yüksek empedans uygulamaları için uygundur. Through-hole TO-206AF (TO-72) metal kap paketinde sunulan bu bileşen, -50°C ile 150°C arasında çalışma sıcaklığı aralığına sahiptir. Sinyal işleme, ses amplifikasyonu, elektronik switch ve düşük gürültü ön amplifikatör devrelerinde uygulanır. Obsolete durumda olması nedeniyle yeni tasarımlarda alternatif bileşen değerlendirilmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 3 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
