Transistörler - JFET

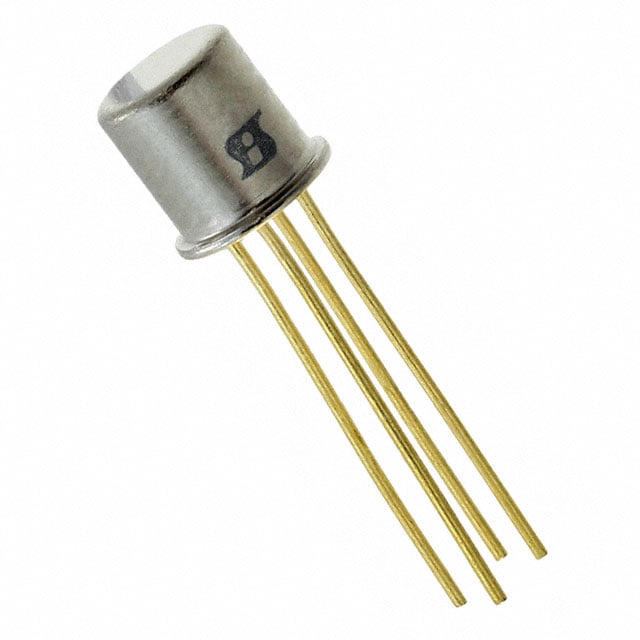

2N4416
JFET N-CH 30V 0.3W TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4416
2N4416 Hakkında
2N4416, Vishay tarafından üretilen N-Channel JFET transistördür. TO-206AF metal kutulu pakette sunulan bu bileşen, 30V breakdown voltage ve 5mA drain akımı (Idss) özellikleriyle sinyal anahtarlama ve düşük seviye amplifikasyon uygulamalarında kullanılır. 300mW güç dağıtma kapasitesi, 4pF giriş kapasitanası ve -50°C ile 150°C arasında çalışma sıcaklığı aralığı sayesinde eski analog devrelerde, VCO (Voltage Controlled Oscillator) ve düşük gürültü amplifikatör tasarımlarında tercih edilmiştir. Ürün obsolete statüsünde olup, yeni tasarımlarda yerini modern JFET veya MOSFET bileşenlere bırakmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 5 mA @ 15 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 4pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 3 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
