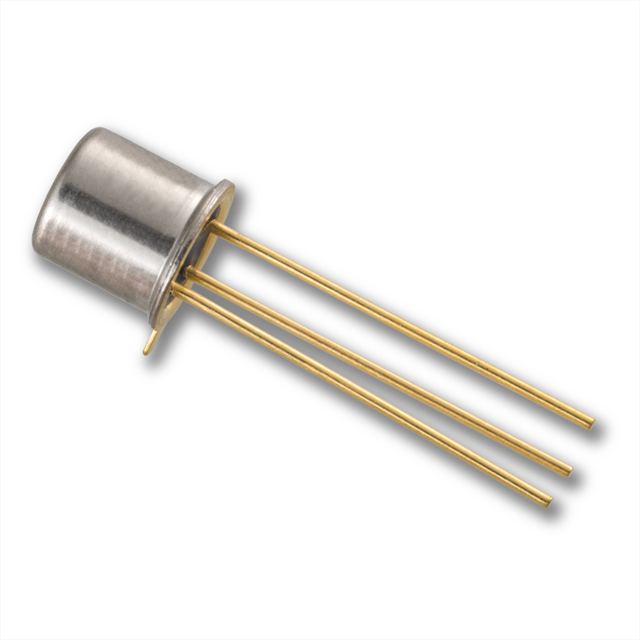

Transistörler - JFET
2N4391 TO-18 3L
LOW NOISE, N-CHANNEL JFET SWITCH
- Üretici
- Linear Integrated Systems, Inc.
- Paket/Kılıf
- TO-18-2
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4391
2N4391 TO-18 3L Hakkında
2N4391, Linear Integrated Systems tarafından üretilen N-Channel JFET transistördür. Düşük gürültü özellikleriyle anahtarlama (switch) uygulamalarında kullanılan bu bileşen, TO-18-3 metal kutu paketinde sunulmaktadır. 30 Ohm RDS(On) direnci ve 14 pF input kapasitansı ile analog sinyallerin anahtarlanması, ses frekansı uygulamaları ve hassas ölçüm devreleri gibi alanlarda tercih edilir. -55°C ile 200°C arasındaki geniş çalışma sıcaklığı aralığı sayesinde endüstriyel uygulamalara uygun bir bileşendir. 40 V V(BR)GSS değeri kontrol sinyalinin maksimum voltaj sınırını belirler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 14pF @ 20V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 1.8 W |
| Resistance - RDS(On) | 30 Ohms |
| Supplier Device Package | TO-18-3 |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
