Transistörler - JFET

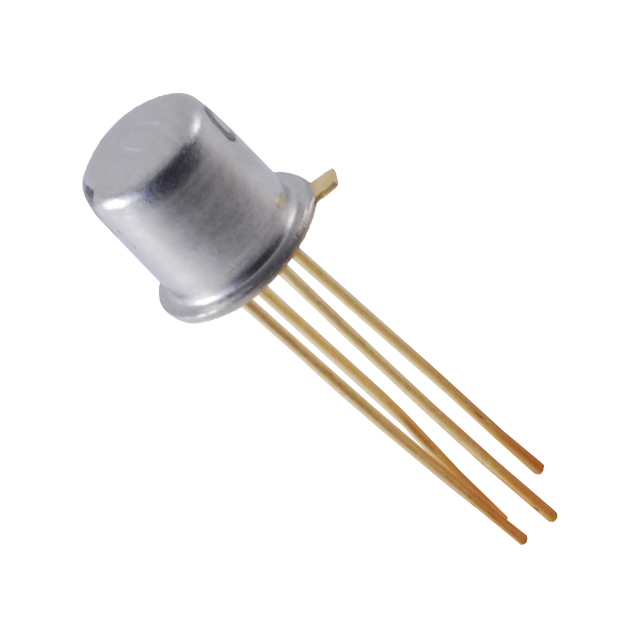

2N4221A
T-JFET N CHANNEL
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4221A
2N4221A Hakkında
2N4221A, NTE Electronics tarafından üretilen N-Channel Junction Field Effect Transistor (JFET) komponenttir. Maksimum 30V drain-source gerilimi ve 15mA drain akımı kapasitesine sahip bu transistör, düşük sinyal uygulamalarında switch ve amplifikatör işlevlerinde kullanılır. 400Ω drain-source on-resistance ile karakterize edilen bileşen, 6pF input kapasitansı sayesinde yüksek frekans uygulamalarında uygun performans sağlar. TO-72 metal can paketlemesi ile sunulan komponent, 175°C'ye kadar çalışma sıcaklığında güvenilir operasyon gerçekleştirir. Ses amplifikatörleri, ön amplifikatörler ve düşük seviye sinyal işleme devreleri gibi uygulamalarda tercih edilen bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 2 mA @ 15 V |
| Current Drain (Id) - Max | 15 mA |
| Drain to Source Voltage (Vdss) | 30 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 6pF @ 15V |
| Mounting Type | Through Hole |
| Operating Temperature | 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Active |
| Power - Max | 300 mW |
| Resistance - RDS(On) | 400 Ohms |
| Supplier Device Package | TO-72 |
| Voltage - Breakdown (V(BR)GSS) | 30 V |
| Voltage - Cutoff (VGS off) @ Id | 6 V @ 100 pA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
