Transistörler - Bipolar (BJT) - Tekil

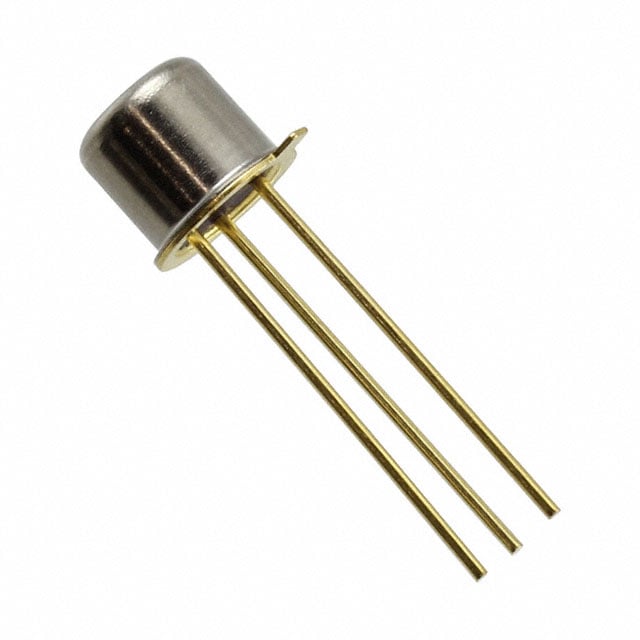

2N4209
PNP SS ULTRA HS SAT SWITCH
2N4209 Hakkında
2N4209, onsemi tarafından üretilen PNP tipi bipolar junction transistördür (BJT). Ultra hızlı doyma (saturation) anahtarlaması özellikleri ile tasarlanmış olan bu bileşen, küçük sinyal anahtarlama uygulamalarında kullanılır. 50 mA maksimum kolektör akımı ve 300 mW güç derecelendirmesi ile, düşük güçlü anahtarlama devrelerinde, kontrol uygulamalarında ve sinyal anahtarlama işlevlerinde tercih edilir. 150 mV doyma voltajı hızlı anahtarlama performansı sağlar. Through-hole montajı için TO-18 metal kasa paketlemesi ile sunulan bu transistör, gözlemci ve ölçüm ekipmanlarından endüstriyel kontrol sistemlerine kadar çeşitli uygulamalarda kullanılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 mA |
| Current - Collector Cutoff (Max) | 10nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 10mA, 300mV |
| Mounting Type | Through Hole |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-18 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 150mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 15 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
