Transistörler - JFET

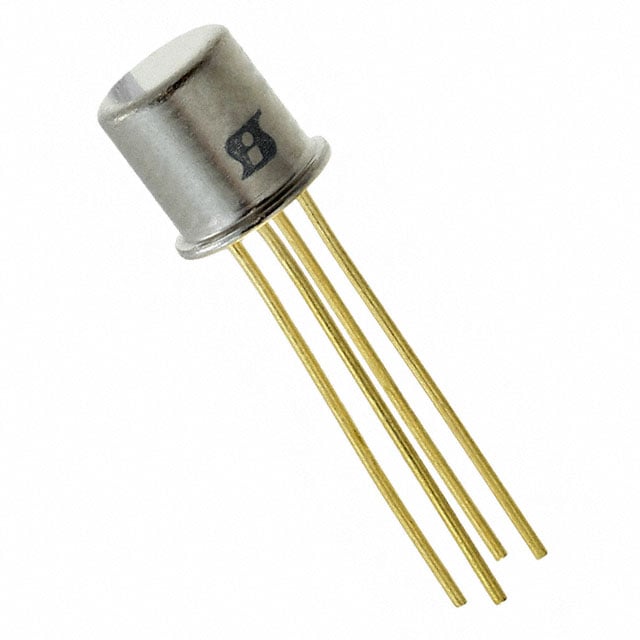

2N4118A-2
MOSFET N-CH 40V 80UA TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4118A
2N4118A-2 Hakkında
2N4118A-2, Vishay tarafından üretilen N-Channel JFET transistördür. 40V breakdown voltajına ve 80µA drain akımına (Vds=10V, Vgs=0) sahiptir. TO-206AF metal can paketi ile through-hole montajı destekler. Maksimum 300mW güç tüketebilir ve -55°C ile 175°C arasında çalışır. 3pF giriş kapasitansi (Ciss) ile düşük frekanslı uygulamalarda kullanılır. JFET yapısı nedeniyle yüksek giriş empedansı sağlar. Anahtarlama, amplifikasyon ve düşük seviye sinyal işleme uygulamalarında tercih edilir. Ürün obsolete durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 80 µA @ 10 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
| Voltage - Cutoff (VGS off) @ Id | 1 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
