Transistörler - JFET
2N4118A

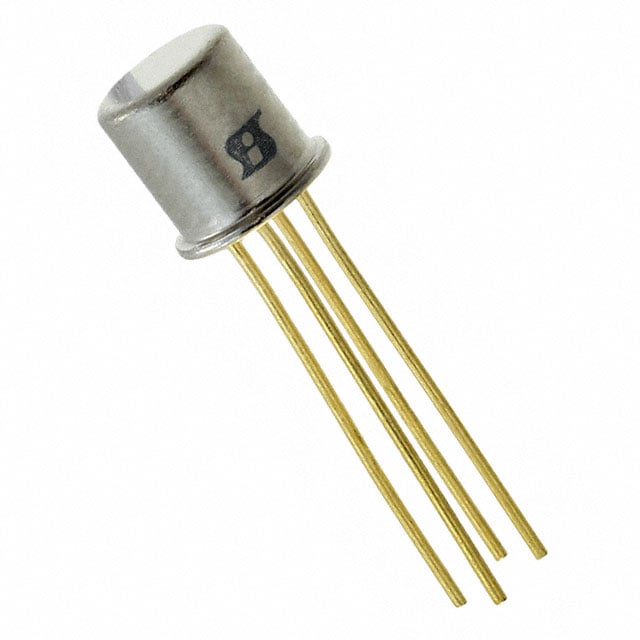

MOSFET N-CH 40V 80UA TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4118A
2N4118A Hakkında
2N4118A, Vishay tarafından üretilen N-Channel Junction Field Effect Transistor (JFET) komponenttir. 40V breakdown voltajı ve 80µA drain akımı (Idss @ 10V Vds) özellikleriyle düşük güç uygulamalarında kullanılır. TO-206AF metal kasa paketinde sunulan bu transistör, geniş sıcaklık aralığında (-55°C ~ 175°C) çalışabilir. 300mW maksimum güç derecelendirmesine sahip olup, amplifikasyon, anahtarlama ve sinyal işleme devrelerinde yer alabilir. Çıkış kapasitansi (Ciss) 3pF ile yüksek frekans uygulamalarında da uygundur. Bileşen artık üretilmemektedir (Obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 80 µA @ 10 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
| Voltage - Cutoff (VGS off) @ Id | 1 V @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
