Transistörler - JFET
2N4117A

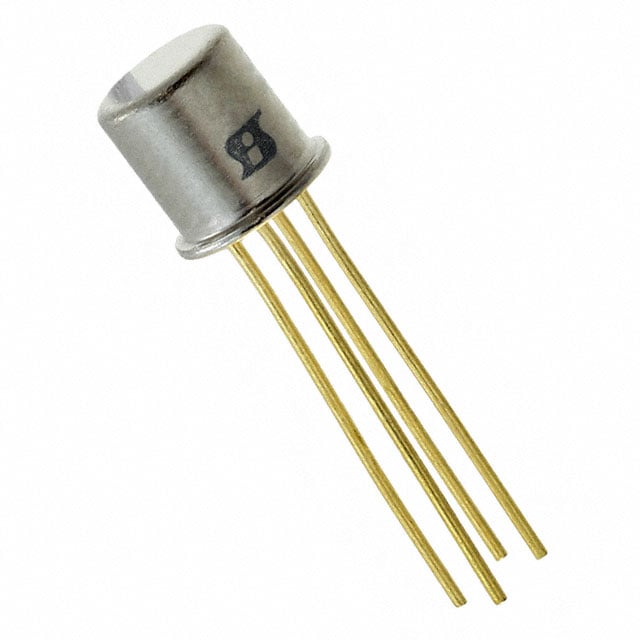

MOSFET N-CH 40V 30UA TO-206AF
- Üretici
- Vishay
- Paket/Kılıf
- TO-206AF
- Kategori
- Transistörler - JFET
- Seri / Aile Numarası
- 2N4117A
2N4117A Hakkında
2N4117A, Vishay tarafından üretilen N-Channel JFET transistördür. 40V breakdown voltajı ve 30µA drain akımı ile düşük güç tüketimi gerektiren uygulamalarda kullanılır. TO-206AF (TO-72-4) metal kasa paketlemesi ile through-hole montajına uygun olan bu bileşen, ses amplifikasyonu, weak signal amplification ve analog switching devrelerinde tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Maksimum 300mW güç dağılımı kapasitesi bulunmaktadır. Düşük input capacitance (3pF) karakteristiği yüksek frekans uygulamalarında avantaj sağlar. Transistör obsolete (üretimi durdurulmuş) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Drain (Idss) @ Vds (Vgs=0) | 30 µA @ 10 V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 3pF @ 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-206AF, TO-72-4 Metal Can |
| Part Status | Obsolete |
| Power - Max | 300 mW |
| Supplier Device Package | TO-206AF (TO-72) |
| Voltage - Breakdown (V(BR)GSS) | 40 V |
| Voltage - Cutoff (VGS off) @ Id | 600 mV @ 1 nA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
