Transistörler - Bipolar (BJT) - Tekil
2N404
TRANS PNP 24V 100MA TO5
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AA
- Seri / Aile Numarası
- 2N404
2N404 Hakkında

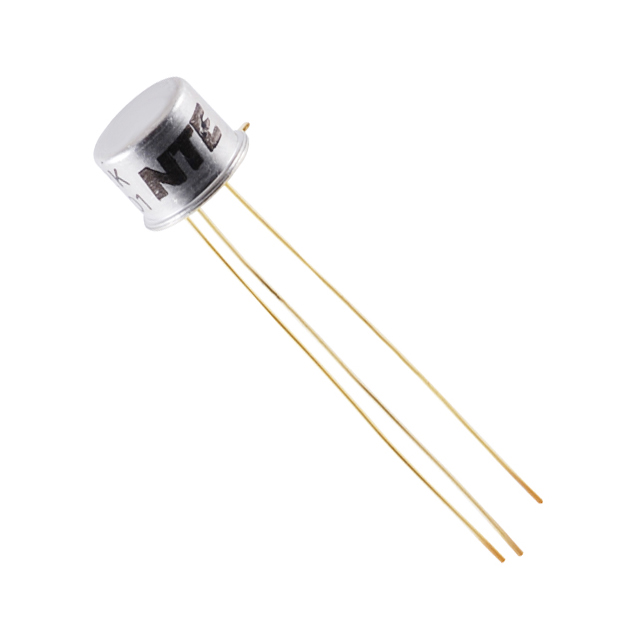

2N404, NTE Electronics tarafından üretilen PNP tipi bipolar junction transistördür (BJT). TO-205AA (TO-5) metal kaplı kasa içerisinde gelmektedir. 24V kolektör-emitter dağılma gerilimi ve 100mA maksimum kolektör akımı ile düşük güç uygulamalarında kullanılan klasik bir transistördür. 150mW maksimum güç dissipasyonu ile ses amplifikasyonu, anahtarlama devreleri ve kontrol uygulamalarında yer bulmuştur. 200mV saturasyon gerilimi ve 5µA kesme akımı karakteristikleri ile belirgin bir komponenttir. Through hole montaj tipi ile eski veya özel uygulamalarda tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 mA |
| Current - Collector Cutoff (Max) | 5µA (ICBO) |
| Mounting Type | Through Hole |
| Package / Case | TO-205AA, TO-5-3 Metal Can |
| Part Status | Active |
| Power - Max | 150 mW |
| Supplier Device Package | TO-5 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 200mV @ 1mA, 24mA |
| Voltage - Collector Emitter Breakdown (Max) | 24 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
