Transistörler - Bipolar (BJT) - Tekil

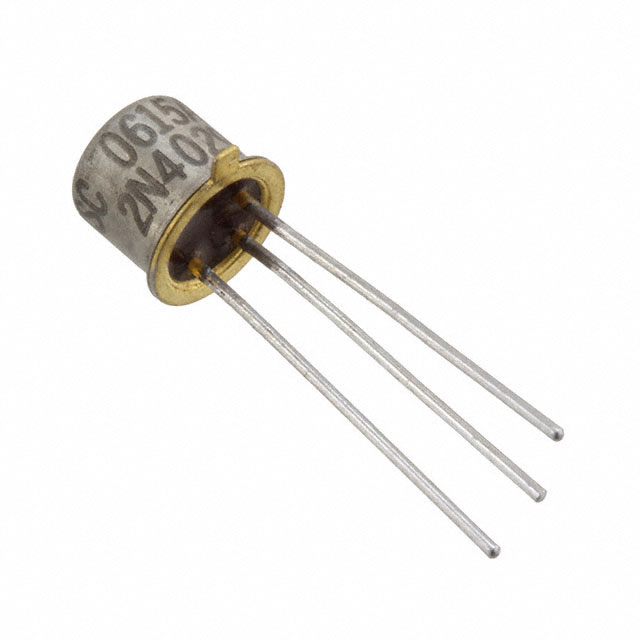

2N4029
TRANS PNP 80V 1A TO-18
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-18-2
- Seri / Aile Numarası
- 2N4029
2N4029 Hakkında
2N4029, Microchip Technology tarafından üretilen silikon PNP bipolar junction transistöre (BJT) aittir. TO-18 metal kutu paketi içinde sunulan bu transistör, 80V'a kadar collector-emitter gerilimi ve 1A'e kadar collector akımı ile çalışabilir. 500mW maksimum güç dağılımına sahip olan 2N4029, 100 @ 100mA, 5V koşullarında minimum 100 akım kazancı sunar. Geniş çalışma sıcaklığı aralığında (-65°C ~ 200°C) kullanılabilir. Düşük sinyalli elektronik devrelerde, anahtarlama uygulamalarında ve genel amaçlı amplifikasyon işlevlerinde yaygın olarak tercih edilir. Through-hole montaj tipine sahip olması eski tasarım ve prototip projeleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-206AA, TO-18-3 Metal Can |
| Part Status | Active |
| Power - Max | 500 mW |
| Supplier Device Package | TO-18 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
