Transistörler - Bipolar (BJT) - Tekil

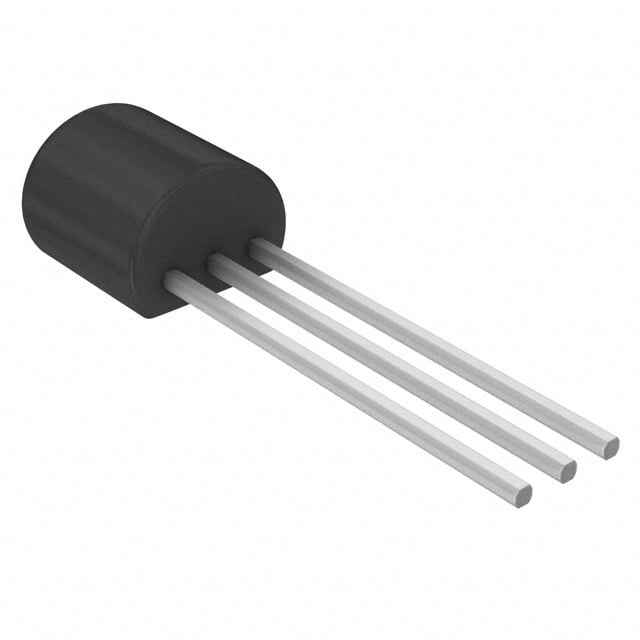

2N3904
SMALL SIGNAL BIPOLAR TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-226-3
- Seri / Aile Numarası
- 2N3904
2N3904 Hakkında
2N3904, Rochester Electronics tarafından üretilen NPN tipinde küçük sinyal bipolar transistörüdür (BJT). TO-92 through-hole paketinde sunulan bu transistör, 200mA kollektör akımı ve 40V kırılma voltajı ile çalışır. 300MHz transition frekansı sayesinde orta hızlı anahtarlama uygulamalarında kullanılabilir. -55°C ile 150°C işletim sıcaklık aralığında stabil performans gösterir. Tipik kullanım alanları arasında sinyal amplifikasyonu, anahtarlama devreleri, frekans modülasyonu ve düşük güç RF uygulamaları yer alır. 625mW maksimum güç derecelendirmesi, doğru devre tasarımı ile sağlanmalıdır. Maksimum doyum voltajı 300mV (@5mA, 50mA) ve DC akım kazancı (hFE) minimum 100 (@10mA, 1V) özelliklerini taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 mA |
| Current - Collector Cutoff (Max) | 50nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 10mA, 1V |
| Frequency - Transition | 300MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
