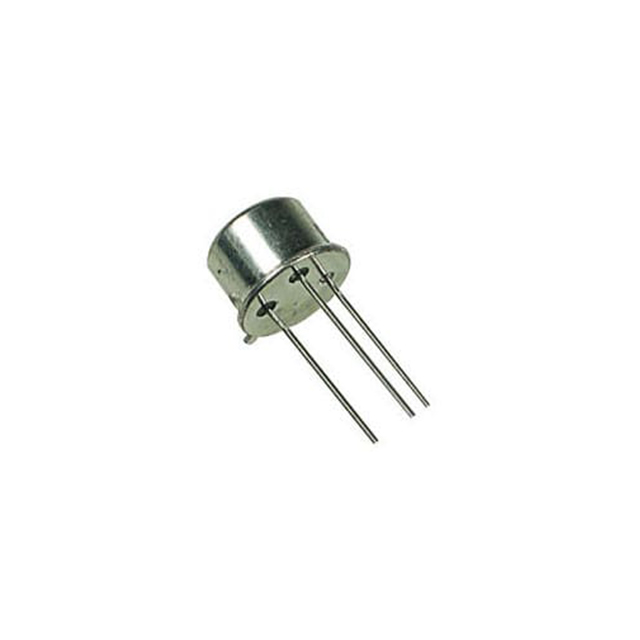

2N3866A
NPN SIL TRANS TO 39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3866A
2N3866A Hakkında
2N3866A, Solid State Inc. tarafından üretilen NPN silisyum bipolar transistördür. TO-39 metal kutu paketinde sunulan bu transistör, maksimum 400mA collector akımı ve 5W güç dağıtım kapasitesiyle çalışır. -65°C ile +200°C arasında çalışma sıcaklığı aralığında kullanılabilir. 30V maksimum collector-emitter gerilim sınırlaması ile tasarlanmıştır. Uygulaması olarak dar işaret amplifikasyonu, anahtarlama devreleri ve kontrol elektroniklerinde tercih edilir. Through-hole montaj tipiyle PCB'ye doğrudan lehimlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 50mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 5W |
| Supplier Device Package | TO-39 |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 20mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
