Transistörler - Bipolar (BJT) - Diziler

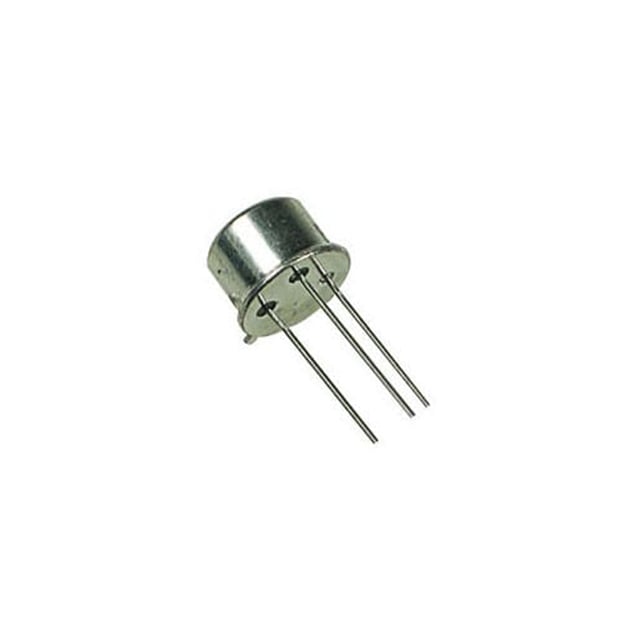

2N3866
NPN SIL TRANS TO 39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3866
2N3866 Hakkında
2N3866, Solid State Inc. tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, TO-39 metal kutu paketinde sunulan bir bileşendir. 400mA maksimum collector akımı ve 30V collector-emitter kırılma voltajı ile orta güç uygulamalarında kullanılır. 5W maksimum güç yeteneği ile ses frekansı amplifikatörleri, kontrol devreleri ve anahtarlama uygulamalarında tercih edilir. -65°C ile 200°C arasında çalışma sıcaklığı aralığında stabildir. Through-hole montaj tipine sahip olup, 1V maksimum satürasyon voltajı ile düşük kayıp özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 400mA |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 50mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 5W |
| Supplier Device Package | TO-39 |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 20mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
