Transistörler - Bipolar (BJT) - Diziler

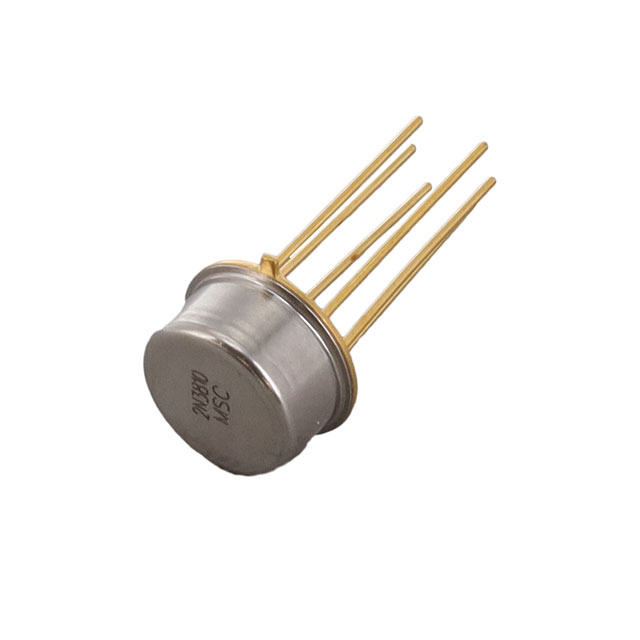

2N3810
TRANS 2PNP 60V 0.05A TO-78
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N3810
2N3810 Hakkında
2N3810, Microchip Technology tarafından üretilen dual PNP bipolar transistör dizisidir. TO-78-6 metal kasa ile sunulan bu komponent, maksimum 60V Vce ve 50mA kolektör akımı kapasitesiyle çalışır. -65°C ile +200°C sıcaklık aralığında işletilmeye uygun olan bileşen, maksimum 350mW güç tüketimine sahiptir. 150'nin minimum DC akım kazancı ve 250mV saturasyon voltajı ile düşük gürültü uygulamalarında, sinyal işleme devrelerinde ve genel anahtarlama uygulamalarında tercih edilir. Through-hole montaj tipi ile geleneksel PCB tasarımlarında kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
