Transistörler - Bipolar (BJT) - Tekil

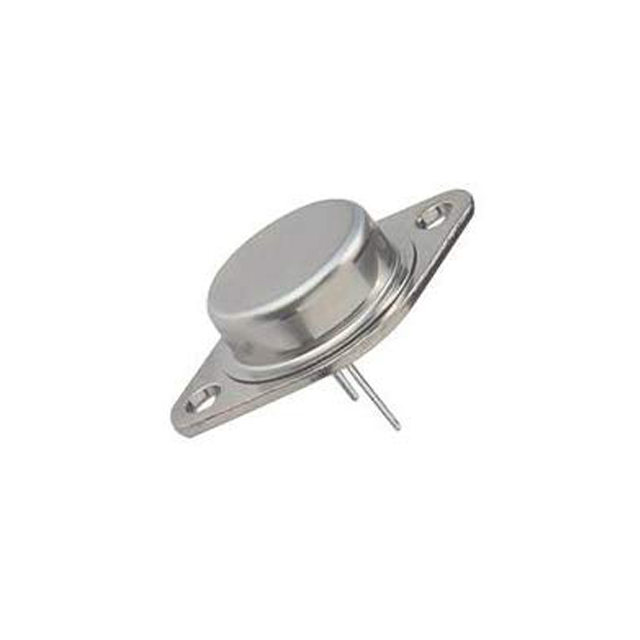

2N3791
PNP SILICON TRANSISTOR TO-3
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3791
2N3791 Hakkında
2N3791, Solid State Inc. tarafından üretilen PNP silikon bipolar transistördür. TO-3 (TO-204AA) paketinde sunulan bu komponent, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 10A collector akımı ve 150W güç kapasitesi ile güç amplifikasyon, anahtarlama ve DC motor kontrolü gibi uygulamalarda kullanılır. 60V collector-emitter breakdown voltajı ve 1V doyma voltajı ile güç elektronikleri devrelerinde, ses amplifikatörlerinde ve endüstriyel kontrol sistemlerinde yer alır. -65°C ile +200°C arasında çalışabilen geniş sıcaklık aralığı ve 50 minimum DC akım kazancı ile kararlı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 50 @ 1A, 2V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 500mA, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
