Transistörler - Bipolar (BJT) - Tekil
2N3791

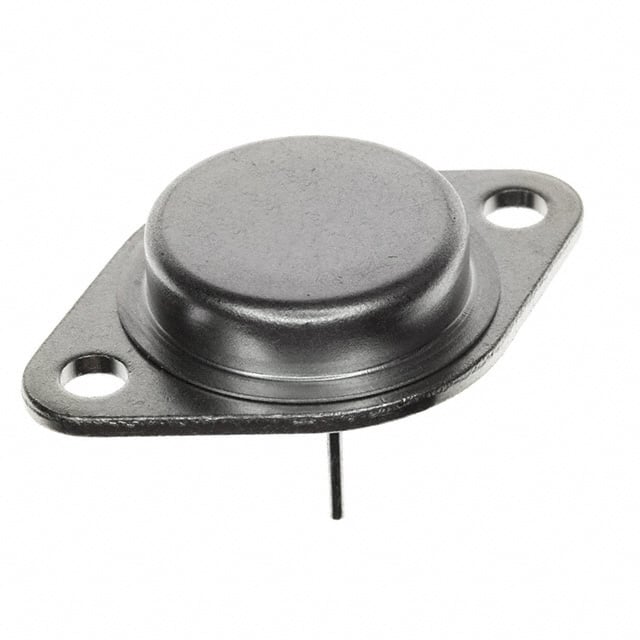

TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3791
2N3791 Hakkında
2N3791, Microchip Technology tarafından üretilen bir PNP bipolar transistördür. TO-3 (TO-204AA) paketinde sağlanan bu bileşen, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 10A collector akımı, 5W güç yayınlama kapasitesi ve 60V collector-emitter breakdown voltajı ile gücü gerektiren devre tasarımlarında kullanılır. -65°C ile 200°C arasında işletme sıcaklıklığında çalışabilen 2N3791, güç amplifikatörleri, anahtarlama devreleri ve ses amplifikasyon uygulamalarında tercih edilmektedir. 30 minimum DC current gain (@3A, 2V) özelliğiyle sinyal takviyesi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 3A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-3 |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 2A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 60 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
