Transistörler - Bipolar (BJT) - Tekil

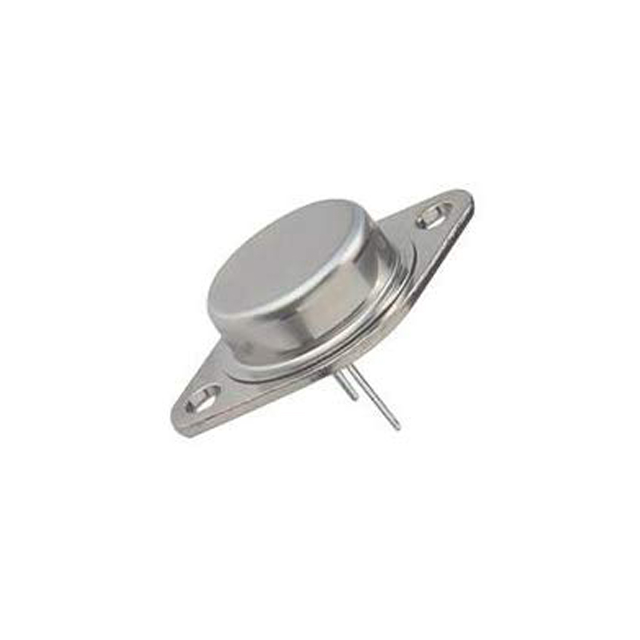

2N3773
SILICON TRANSISTOR NPN TO-3
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3773
2N3773 Hakkında
2N3773, Solid State Inc. tarafından üretilen TO-3 paketli NPN silikon transistördür. 16A maksimum kollektör akımı ve 150W maksimum güç dağıtım kapasitesi ile güç amplifikatör uygulamalarında kullanılmak üzere tasarlanmıştır. 140V maksimum kollektör-emitter kırılma gerilimi ve 4V saturasyon gerilimi ile lineer amplifikasyon ve anahtarlama devreleri için uygundur. -65°C ile 200°C arasında çalışan bileşen, audio amplifikatörleri, motor sürücüleri ve güç kaynağı uygulamalarında yaygın olarak tercih edilir. TO-204AA (TO-3) paket tipi monte edilmesi kolay ve mekanik olarak sağlamdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 16 A |
| Current - Collector Cutoff (Max) | 10mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 8A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 3.2A, 16A |
| Voltage - Collector Emitter Breakdown (Max) | 140 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
