Transistörler - Bipolar (BJT) - Tekil
2N3771

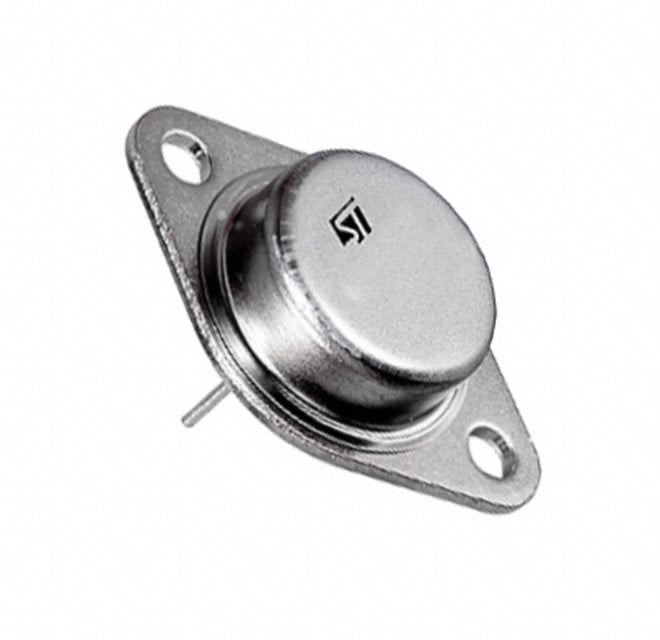

TRANS NPN 40V 30A TO-3
- Üretici
- STMicroelectronics
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3771
2N3771 Hakkında
2N3771, STMicroelectronics tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-3 paketinde sunulan bu komponentin maksimum kollektör akımı 30A, maksimum güç dağıtımı 150W ve kollektör-emitter kırılma gerilimi 40V'dir. 200kHz transition frequency ile orta hızlı anahtarlama uygulamaları için tasarlanmıştır. 15A akımda 15 minimum DC current gain (hFE) değerine sahiptir. Güç amplifikasyon, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. Şasi montajı için uygun chassis mount konfigürasyonuna sahip olup, yüksek akım kapasitesi gerektiren devrelerde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Cutoff (Max) | 10mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 15A, 4V |
| Frequency - Transition | 200kHz |
| Mounting Type | Chassis Mount |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Obsolete |
| Power - Max | 150 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 4V @ 6A, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
