Transistörler - Bipolar (BJT) - Tekil

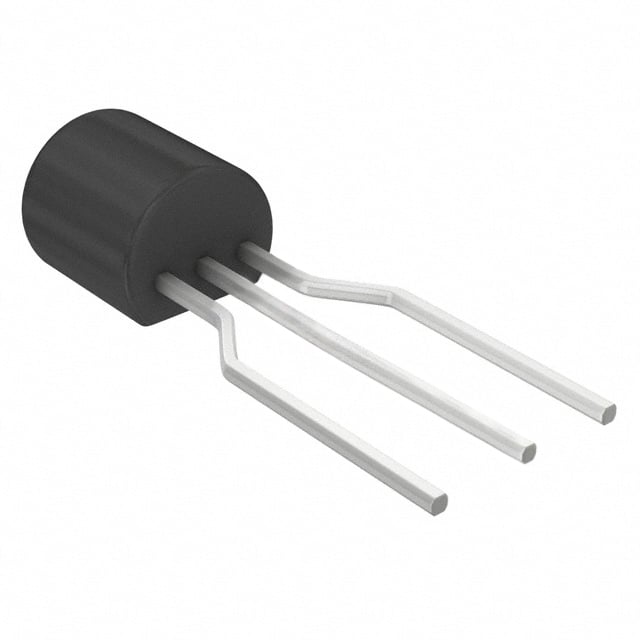

2N3704_D27Z
TRANS NPN 30V 0.5A TO-92
2N3704_D27Z Hakkında
2N3704, onsemi tarafından üretilen genel amaçlı NPN bipolar transistördür. TO-92 paket içinde sunulan bu bileşen, 30V maksimum collector-emitter gerilimi ve 500mA maksimum collector akımı ile çalışabilir. 100MHz transition frequency'si ile orta hızlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. -55°C ile 150°C arasında geniş sıcaklık aralığında çalışan 2N3704, 625mW güç dağıtım kapasitesine sahiptir. DC current gain (hFE) minimum 100'dür. Yapı olarak small-signal NPN transistör sınıfında yer alan bu bileşen, düşük seviye sinyal amplifikasyonu, anahtarlama devreleri ve klasik analog elektronik tasarımlarında tercih edilir. Düşük maliyet ve geniş kullanılabilirlik sayesinde eğitim ve prototip uygulamalarında da sıkça kullanılan bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 50mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) Formed Leads |
| Part Status | Obsolete |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 5mA, 100mA |
| Voltage - Collector Emitter Breakdown (Max) | 30 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
