Transistörler - Bipolar (BJT) - Tekil

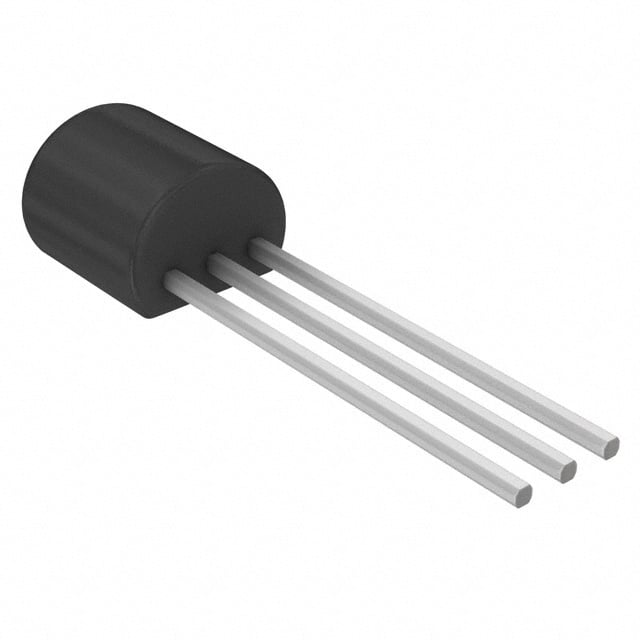

2N3702
TRANS PNP 25V 0.5A TO-92
2N3702 Hakkında
2N3702, onsemi tarafından üretilen PNP tipi bipolar junction transistör (BJT) olup TO-92 paketinde sunulmaktadır. 25V kollektör-emitter arıklama gerilimi ve 500mA maksimum kollektör akımı ile orta güç uygulamaları için tasarlanmıştır. 100MHz transition frequency ile anahtarlama ve küçük sinyal amplifikasyon devrelerinde kullanılabilir. 625mW maksimum güç dağıtımı ve geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile endüstriyel ve ticari uygulamalarda tercih edilmiştir. Audio amplifikatörleri, ses işleme devreleri ve genel amaçlı anahtarlama uygulamalarında yaygın olarak kullanılır. Düşük hFE değeri (60 @ 50mA, 5V) ile belirli tasarım parametreleri göz önüne alınmalıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500 mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 60 @ 50mA, 5V |
| Frequency - Transition | 100MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-226-3, TO-92-3 (TO-226AA) |
| Part Status | Obsolete |
| Power - Max | 625 mW |
| Supplier Device Package | TO-92-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 25 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
