Transistörler - Bipolar (BJT) - Tekil

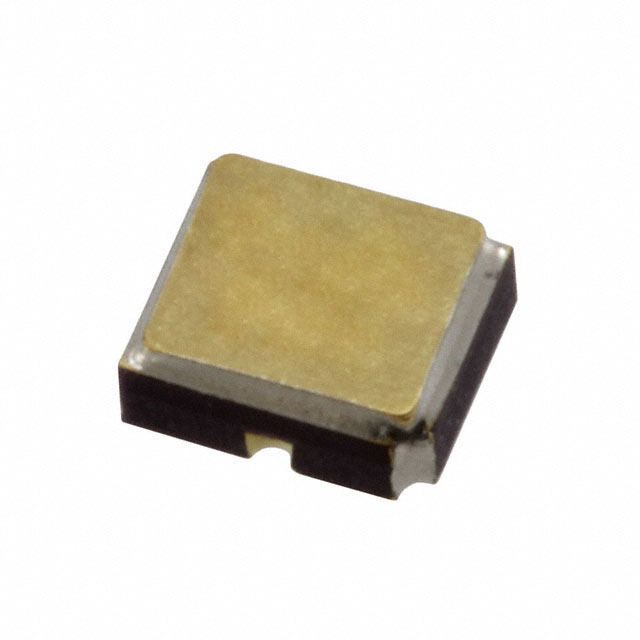

2N3637UB
TRANS PNP 175V 1A 3PIN SMD
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2N3637
2N3637UB Hakkında
2N3637UB, Microchip Technology tarafından üretilen Surface Mount PNP bipolar transistördür. 175V maksimum Vce breakdown voltajı ve 1A kolektör akımı ile orta güç uygulamalarında kullanılır. 1.5W maksimum güç derecelendirmesi bulunan bu bileşen, -65°C ile +200°C arasında çalışabilir. 100 minimum hFE (50mA, 10V'da) ile iyi akım kazancı sağlar. SMD paketi sayesinde yoğun PCB tasarımlarında yer kazanır. Anahtarlama devreleri, amplifikatör aşamaları ve genel sinyal işleme uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 50mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power - Max | 1.5 W |
| Supplier Device Package | UB |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 5mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 175 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
