Transistörler - Bipolar (BJT) - Tekil

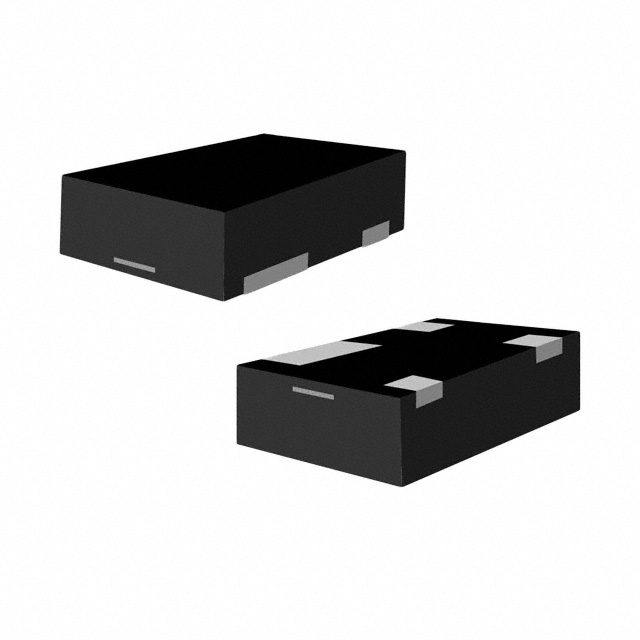

2N3439UA
TRANS NPN 350V 1A UA
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- 2N3439
2N3439UA Hakkında
2N3439UA, Microchip Technology tarafından üretilen NPN tipi bipolar junction transistördür (BJT). Surface Mount (SMD) pakette sunulan bu transistör, yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 350V maksimum collector-emitter voltajı ile güç kaynakları, anahtarlama devreleri ve amplifikasyon uygulamalarında yer alır. 1A maksimum collector akımı ve 800mW maksimum güç dağıtımı kapasitesi ile orta güç devrelerinde tercih edilir. -65°C ile 200°C arasındaki geniş çalışma sıcaklığı aralığında güvenilir performans sağlar. 4-SMD No Lead paket yapısı, kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 2µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 20mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Active |
| Power - Max | 800 mW |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 4mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
