Transistörler - Bipolar (BJT) - Tekil

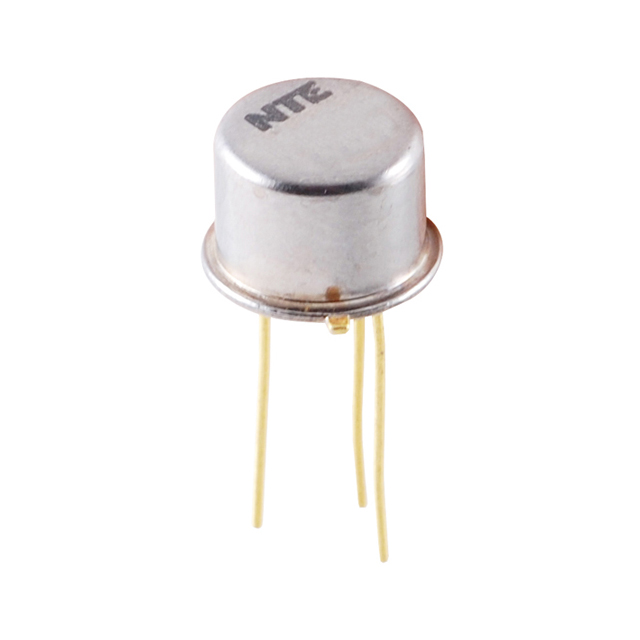

2N3439
TRANS NPN 350V 1A TO39
- Üretici
- NTE Electronics, Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3439
2N3439 Hakkında
2N3439, NTE Electronics tarafından üretilen NPN tip bipolar junction transistördür (BJT). TO-39 metal kutu paketinde sunulan bu transistör, 350V kollektör-emitör arızlanma voltajı ve 1A maksimum kollektör akımı ile orta güç uygulamalarında kullanılır. 15MHz transition frekansı ve 1W maksimum güç derecelendirmesi ile anahtarlama ve amplifikasyon devrelerinde, sinyal işleme uygulamalarında ve genel amaçlı elektronik projelerde tercih edilir. 40 (minimum) DC akım kazancı ve 500mV saturasyon voltajı karakteristiği ile verimli anahtarlama performansı sağlar. 200°C maksimum bağlantı sıcaklığı ile yüksek sıcaklık ortamlarında da çalışabilir. Through-hole montaj türü ile klasik PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 20µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 20mA, 10V |
| Frequency - Transition | 15MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 4mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
