Transistörler - Bipolar (BJT) - Tekil

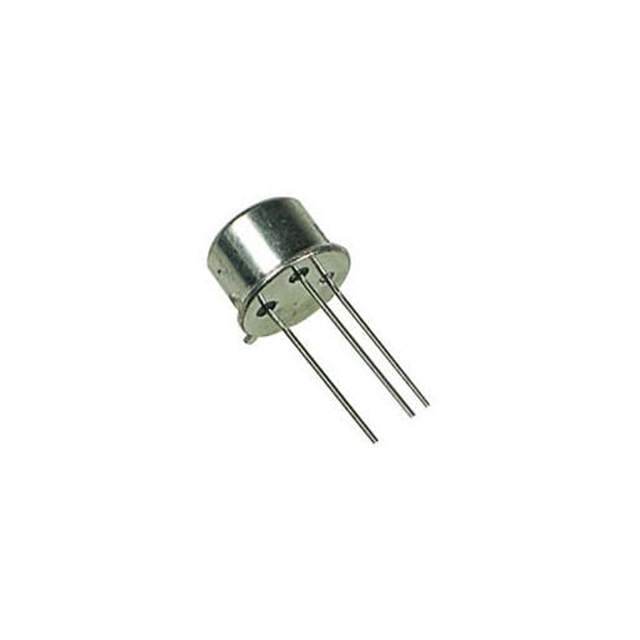

2N3110
TRANS NPN 40V 1A TO39
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3110
2N3110 Hakkında
2N3110, Solid State Inc. tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılmaktadır. TO-39 metal kutu paketlemesinde sunulan bu bileşen, maksimum 1A kolektör akımı ve 40V kolektor-emiter gerilimi ile orta güç seviyesi devrelere uygunluk sağlamaktadır. 60MHz geçiş frekansı ve 40 minimum DC akım kazancı ile düşük frekans sinyal işleme, transistör tetikleme ve anahtar uygulamalarında tercih edilmektedir. Geniş işletim sıcaklık aralığı (-65°C ~ 200°C) sayesinde endüstriyel ve otomotiv uygulamalarında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 150mA, 1V |
| Frequency - Transition | 60MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
