Transistörler - Bipolar (BJT) - Diziler

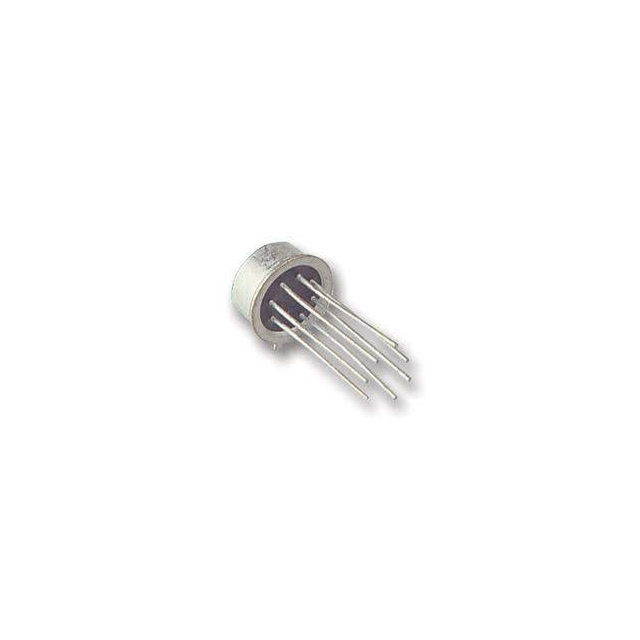

2N2920A
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2920A
2N2920A Hakkında
2N2920A, Solid State Inc. tarafından üretilen dual NPN silikon transistör dizisidir. TO-78-6 metal kutu paketinde sunulan bu komponent, iki bağımsız NPN transistörü içerir. Maksimum 30mA kolektör akımı ve 60V Vce(bo) breakdown voltajı ile düşük seviye sinyal işleme, anahtarlama ve amplifikasyon uygulamalarında kullanılır. 300 minimum hFE kazancı ve 350mV maksimum doyma voltajı ile stabil bir performans sağlar. Through-hole montaj tipi sayesinde konvansiyonel PCB tasarımlarında kolayca entegre edilebilir. Endüstriyel kontrol devreleri, test ekipmanları ve ses frekansı uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
