Transistörler - Bipolar (BJT) - Diziler

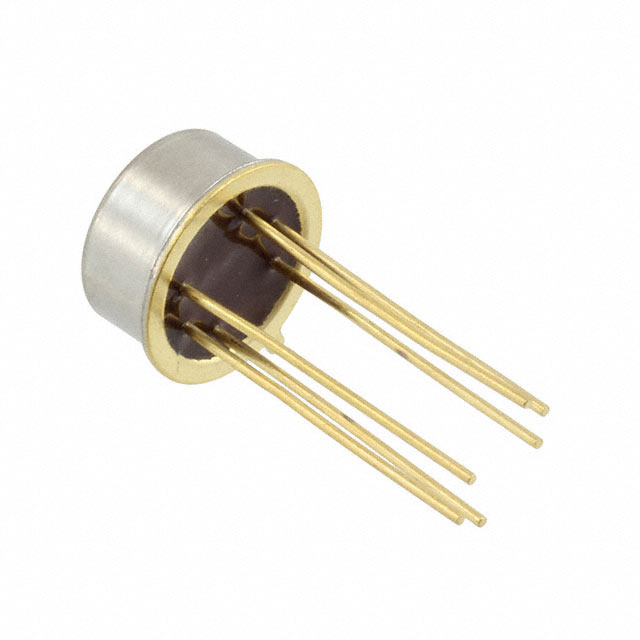

2N2920
TRANS 2NPN 60V 0.03A TO-78
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2920
2N2920 Hakkında
2N2920, Microchip Technology tarafından üretilen dual NPN transistör dizisidir. TO-78-6 metal kap paketinde sunulan bu komponent, maksimum 60V Vce ve 30mA kollektor akımı ile çalışmaktadır. DC akım kazancı (hFE) 1mA/5V koşullarında minimum 300 değerine sahiptir. 350mW maksimum güç dağıtımı kapasitesine sahip olan 2N2920, darbe amplifikasyonu, anahtarlama uygulamaları ve sinyal işleme devrelerinde kullanılır. Kollektor kesim akımı (ICBO) maksimum 10µA ile düşük sızıntı karakteristiği gösterir. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenir ve -55°C ile +200°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 300mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
