Transistörler - Bipolar (BJT) - Diziler

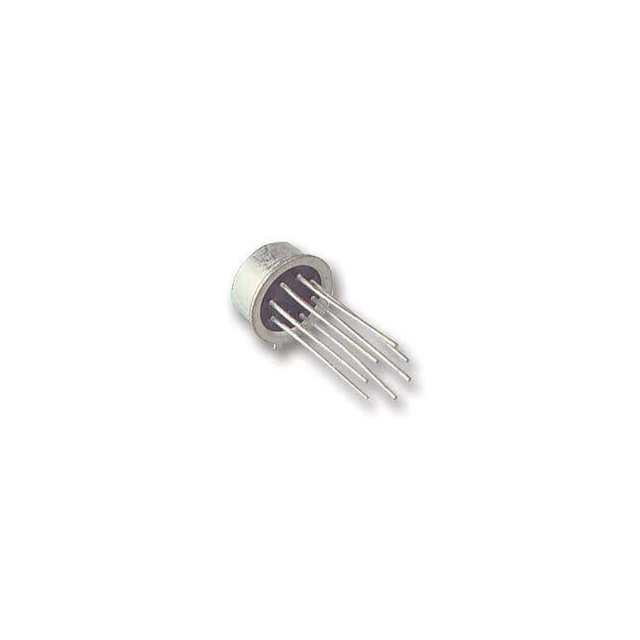

2N2919A
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2919
2N2919A Hakkında
2N2919A, Solid State Inc. tarafından üretilen dual NPN silikon transistöründür. TO-78-6 metal kasa paketlemesiyle sunulan bu bileşen, 30mA maksimum kollektör akımı ve 150 minimum DC current gain (hFE) değerlerine sahiptir. 60V maksimum kolektör-emitter breakdown voltajı ile orta güç uygulamalarında kullanılmaya uygundur. 500mW maksimum güç derecelendirmesi ve 350mV saturation voltajı özellikleriyle, anahtarlama devreleri, amplifikatör kaskadları ve sinyal işleme uygulamalarında tercih edilir. Through hole montaj tipi sayesinde geleneksel PCB tasarımlarına kolayca entegre edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
