Transistörler - Bipolar (BJT) - Diziler

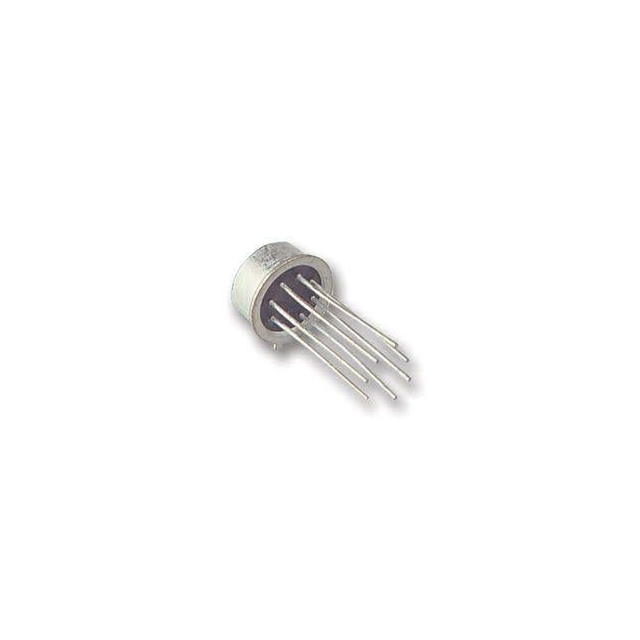

2N2916A
TO 78 DUAL SILICON TRANSISTORS N
- Üretici
- Solid State Inc.
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N2916A
2N2916A Hakkında
2N2916A, Solid State Inc. tarafından üretilen dual NPN silikon transistörüdür. TO-78-6 metal kasa paketlemesiyle sunulan bu komponent, iki bağımsız NPN transistörü içerir. 30mA maksimum collector akımı, 45V breakdown voltajı ve 500mW güç derecelendirmesi ile düşük seviye sinyal amplifikasyonu ve anahtarlama uygulamalarında kullanılmaya uygundur. 300 minimum DC current gain değeri ile temel amplifikasyon görevleri gerçekleştirebilir. Through-hole montaj tipine sahip olan 2N2916A, klasik transistör devre tasarımlarında, ses frekansı amplifikatörleri, mantık kapı sürücüleri ve genel amaçlı anahtarlama devreleri için tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30mA |
| Current - Collector Cutoff (Max) | 2nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 300 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 500mW |
| Supplier Device Package | TO-78 |
| Transistor Type | 2 NPN (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 350mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 45V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
